Modální analýza | Funkce
- Automatické zohlednění hmoty od vlastní tíhy
- Přímý import hmot ze zatěžovacích stavů nebo kombinací zatížení
- Možnost zadat přídavné hmoty (na uzlech, liniích, prutech, plochách a dále setrvačné hmoty) přímo v zatěžovacích stavech
- Možnost zanedbání hmot (např. hmoty základů)

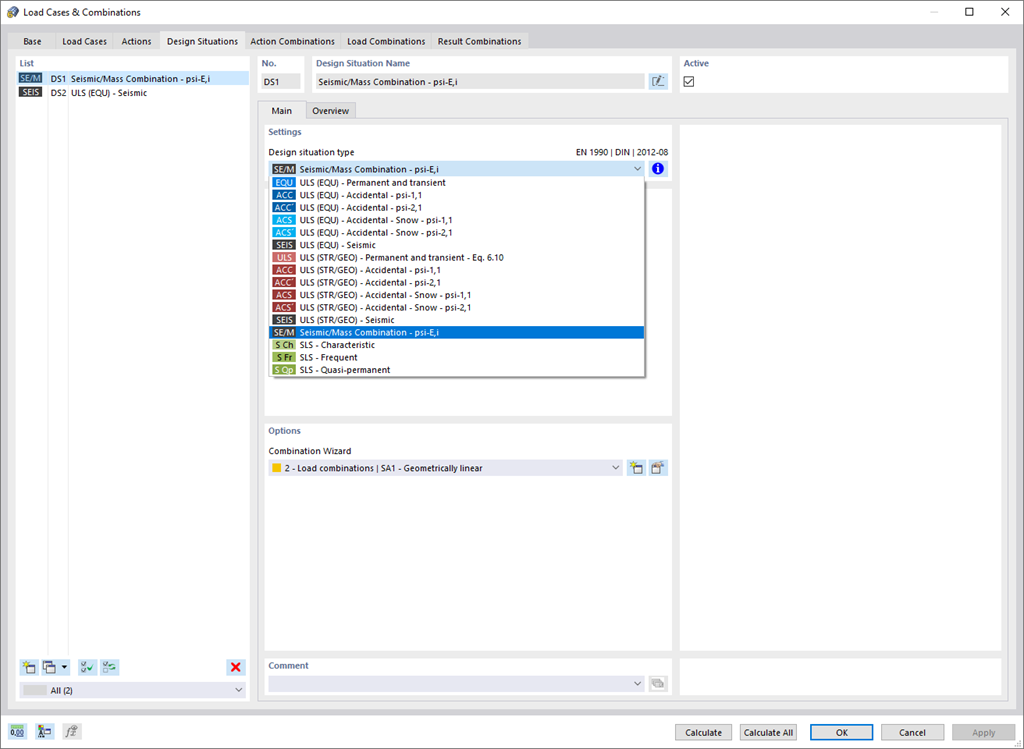

- Kombinace hmot v různých zatěžovacích stavech a kombinacích zatížení
- Přednastavené kombinační součinitele pro různé normy (EC 8, SIA 261, ASCE 7 atd.)
- Možnost importu z počátečních stavů (např. pro zohlednění předpětí a imperfekce)
- Úprava konstrukce
- Možnost zohlednit neúčinné podpory nebo pruty/plochy/tělesa
- Možnost definovat více modálních analýz (např. s cílem analyzovat různé hmoty nebo změny tuhostí)
- Výběr typu matice hmotnosti (diagonální, konzistentní, jednotková matice) včetně uživatelsky definovaných translačních a rotačních stupňů volnosti
- Metody stanovení počtu vlastních tvarů (uživatelské zadání, automaticky – pro dosažení faktorů účinných modálních hmot, automaticky – pro dosažení maximální vlastní frekvence – k dispozici pouze v programu RSTAB)
- Stanovení vlastních tvarů a hmot v uzlech nebo bodech sítě prvků
- Výsledky vlastních čísel, úhlových frekvencí, vlastních frekvencí a period
- Zobrazení výsledných modálních hmot, účinných modálních hmot, součinitelů modálních hmot a podílových součinitelů
- Tabulkové a grafické zobrazení hmot v bodech sítě
- Zobrazení a animace vlastních tvarů
- Různé možnosti úprav vlastních tvarů
- Dokumentace číselných a grafických výsledků v tiskovém protokolu
Modální analýza | Vstupní údaje

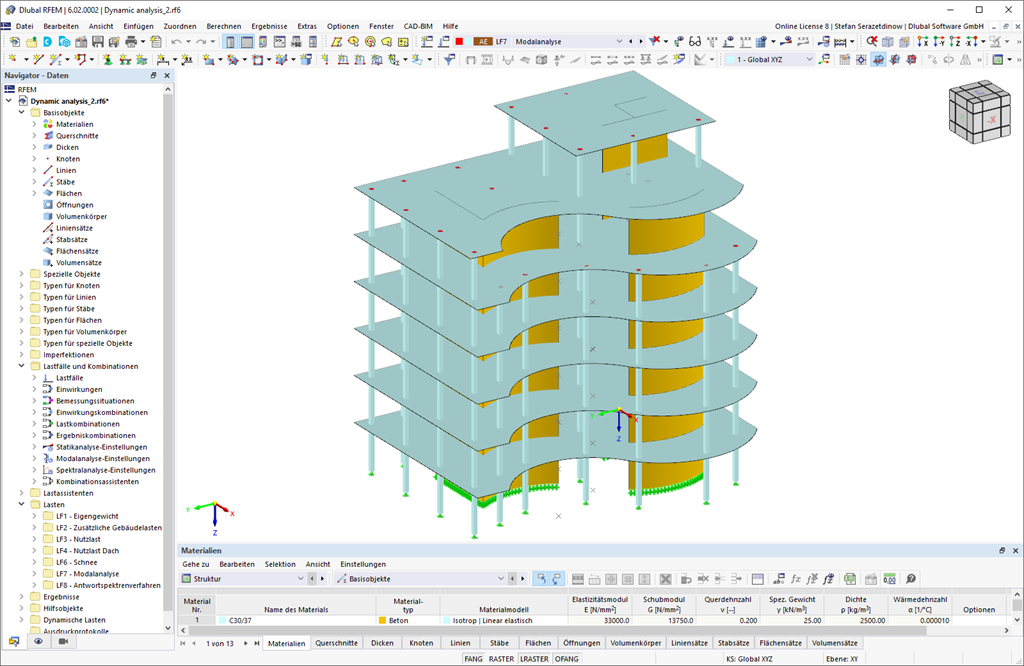

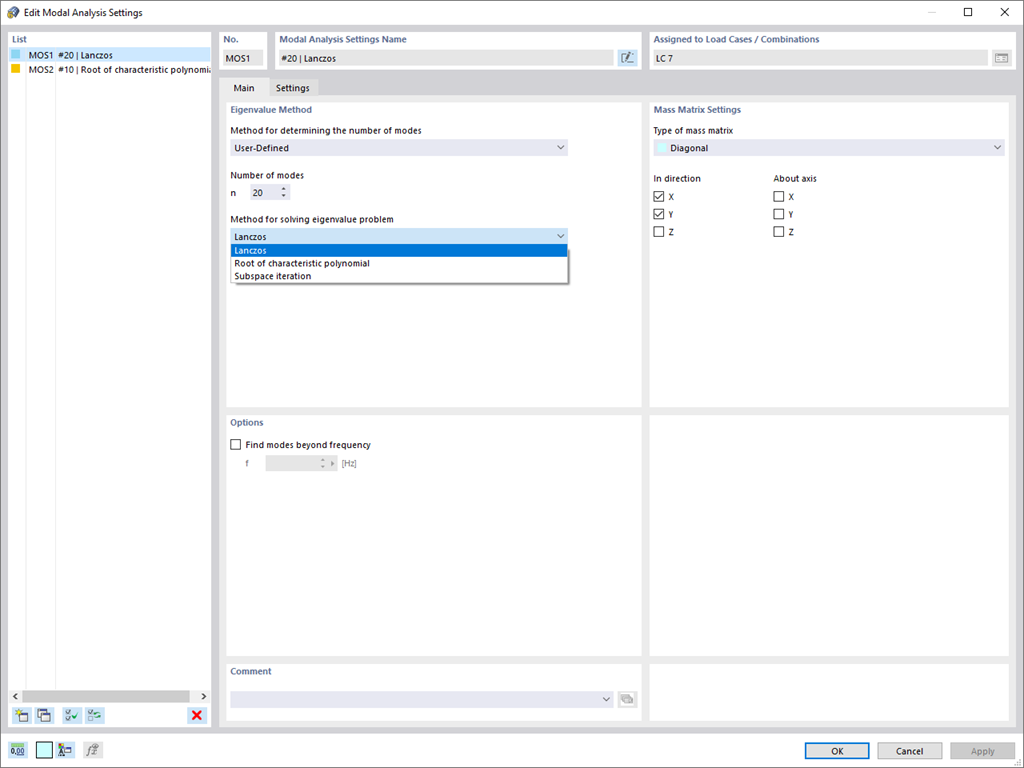

V nastavení pro modální analýzu musíte zadat všechny údaje, které jsou nutné pro stanovení vlastních frekvencí. Patří sem například například údaje o hmotách a řešič vlastních čísel.
Add-on Modální analýza stanovuje nejmenší vlastní čísla konstrukce. Buď upravíte počet vlastních čísel sami, nebo se stanoví automaticky. Tím byste měli dosáhnout buď faktorů účinných modálních hmot, nebo maximálních vlastních frekvencí. Hmoty se importují přímo ze zatěžovacích stavů nebo kombinací zatížení. Máte možnost zohlednit plné zatížení, složky zatížení v globálním směru Z nebo pouze složku zatížení ve směru gravitace.
Přídavné hmoty můžete ručně definovat na uzlech, liniích, prutech nebo plochách. Dále můžete matici tuhosti ovlivnit tím, že ze zatěžovacího stavu nebo z kombinace zatížení importujete normálové síly nebo úpravy tuhosti.
Modální analýza | Výpočet
V programu RFEM máte dispozici tyto tři výkonné řešiče vlastních čísel:
- Kořen charakteristického polynomu
- Lanczosova metoda
- Iterace podprostoru
RSTAB oproti tomu nabízí tyto dva řešiče vlastních čísel:
- Iterace podprostoru
- Inverzní silová metoda s posunem (Shifted inverse iteration)
Volba řešiče vlastních čísel závisí především na velikosti vašeho modelu.
Modální analýza | Výsledky

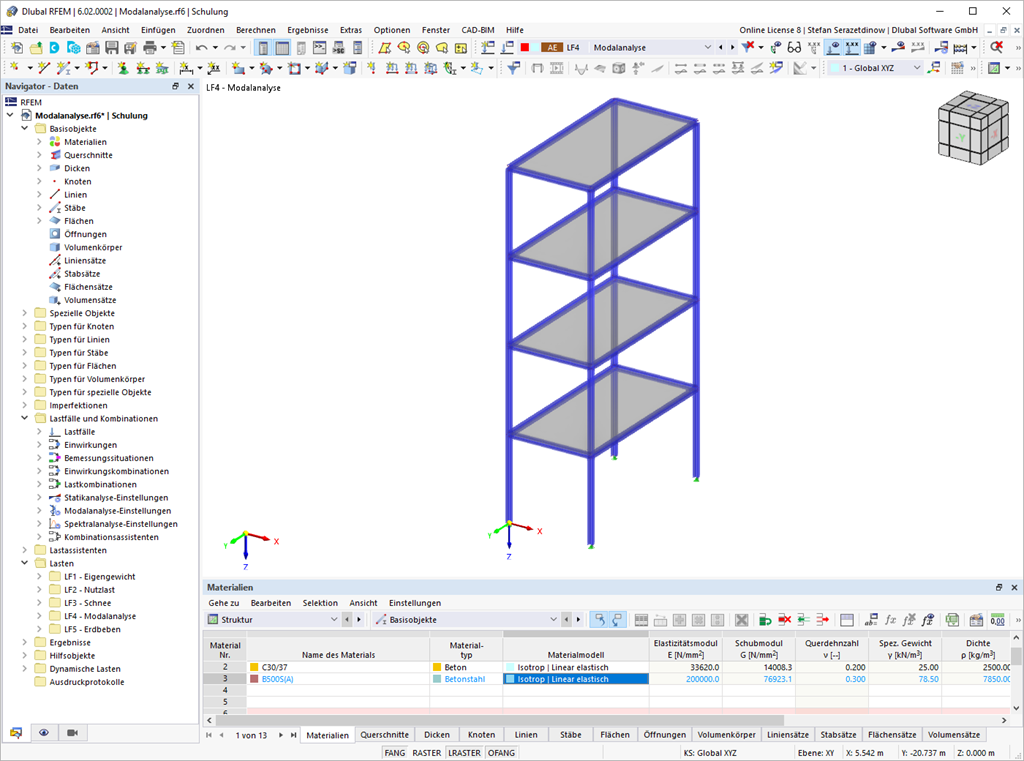

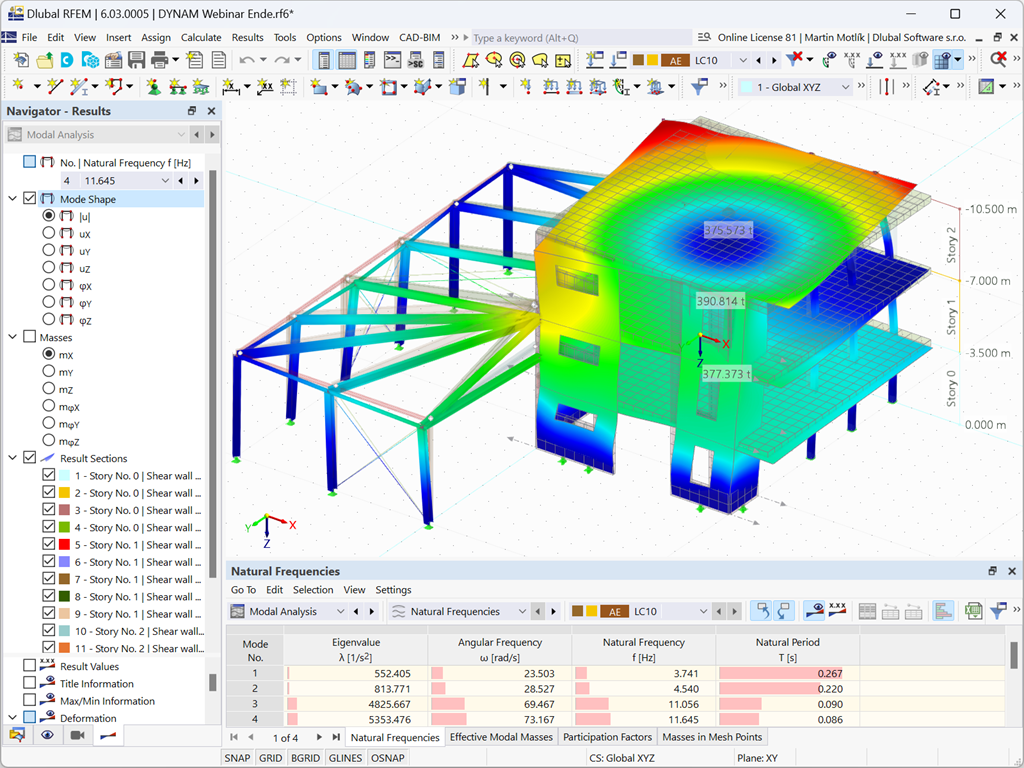

Jakmile program ukončí výpočet, zobrazí se vám v seznamu vlastní čísla, frekvence a periody. Tyto tabulky výsledků jsou součástí hlavního programu RFEM/RSTAB. Všechny vlastní tvary konstrukce najdete uspořádány v tabulce a máte dále možnost je zobrazit graficky nebo jako animaci.

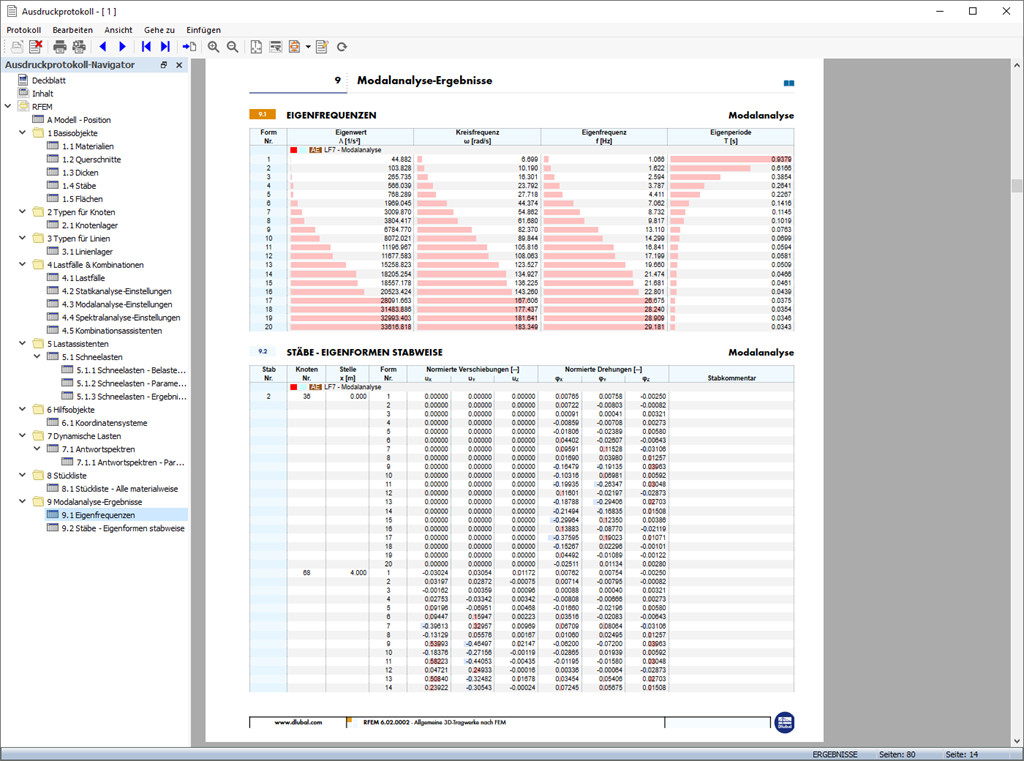

Všechny tabulky výsledků a grafiky jsou součástí tiskového protokolu programu RFEM/RSTAB. Budete tak mít zaručenou přehledně uspořádanou dokumentaci. Navíc můžete tabulky exportovat do aplikace MS Excel.
