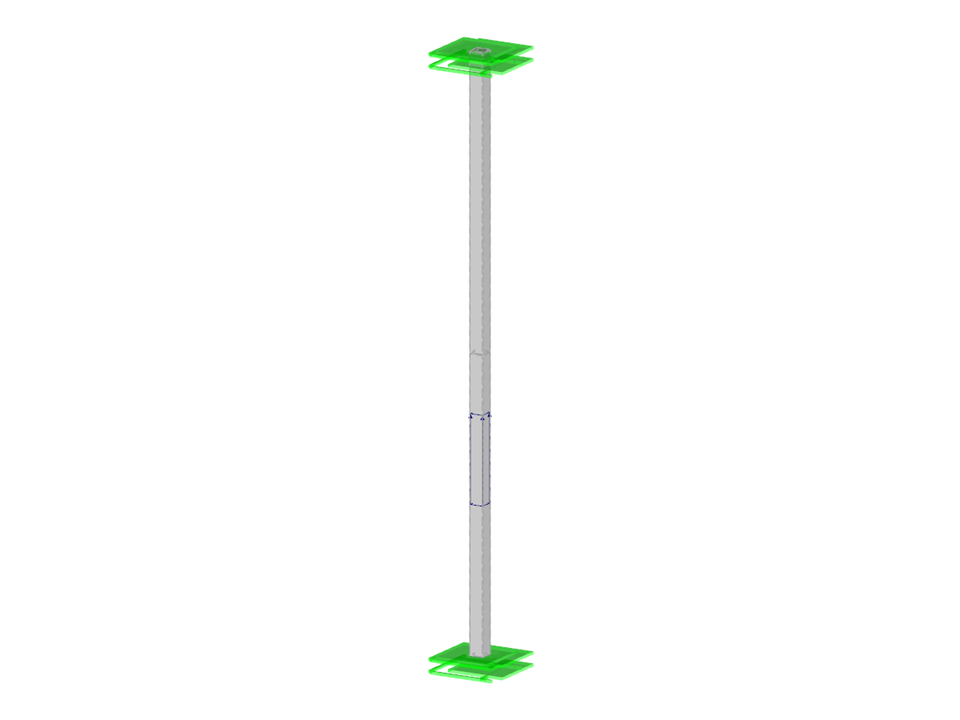

Na obou koncích je upevněn trojrozměrný blok z pružnoplastického materiálu se zpevněním. Středová rovina bloku je vystavena tlaku. Plocha plasticity je popsána podle teorie plasticity Tsai-Wu.
Verifikační příklad 000013 | 4
| Počet uzlů | 12 |
| Počet linií | 20 |
| Počet ploch | 11 |
| Počet těles | 2 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,006 t |
| Rozměry | 0,500 x 0,500 x 2,500 m |
| Verze programu | 5.07.12 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
