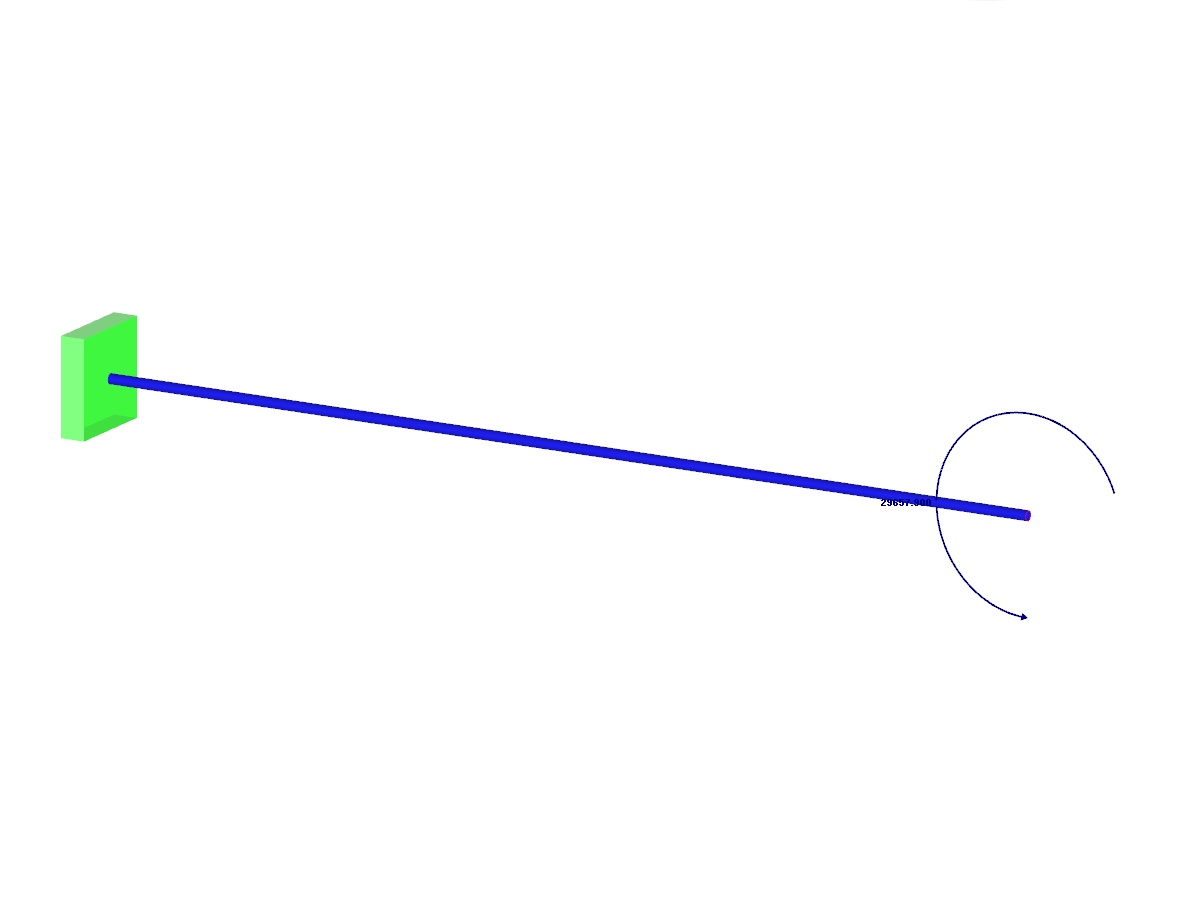

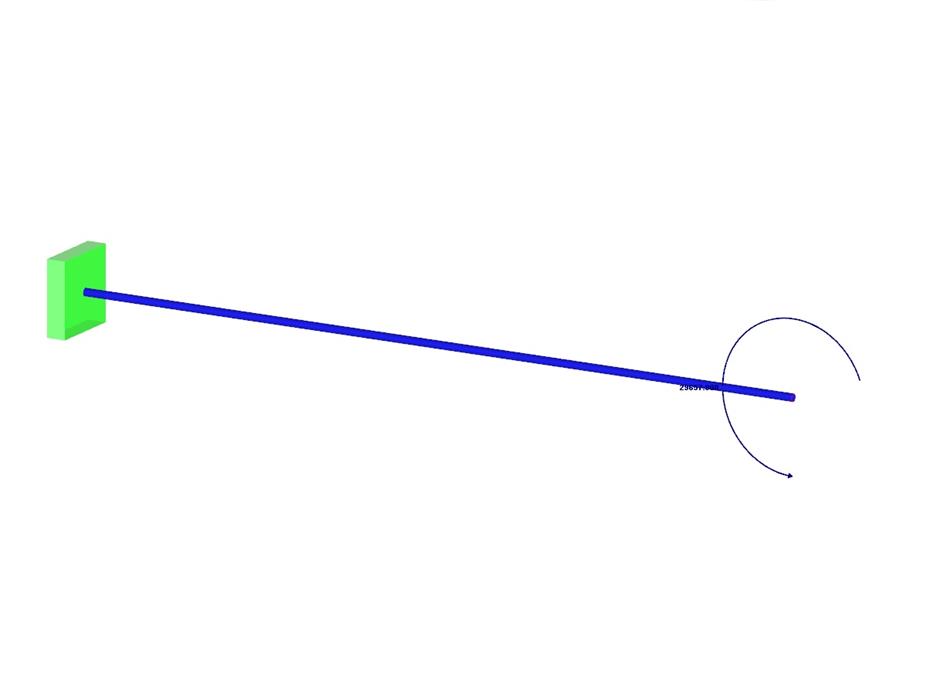

Stanovíme ohybový moment, který na volném konci konzoly ohne prut do tvaru kružnice. Zanedbání vlastní tíhy nosníku, za předpokladu teorie velkých deformací a zatížení konzoly momentem určí jeho maximální průhyby.
Verifikační příklad 000043 | 2
| Počet uzlů | 2 |
| Počet prutů | 1 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,015 t |
| Rozměry | 4,250 x 0,500 x 0,500 m |
| Verze programu | 8.05.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
