Online manuál programu RFEM - Plochy (anglicky)

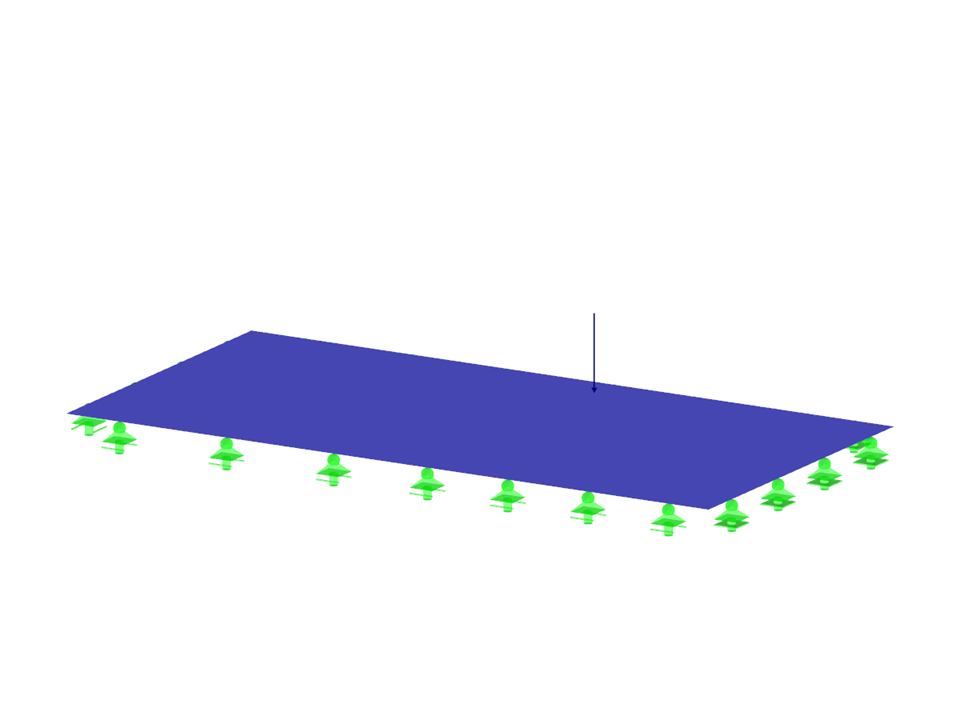

Prostě podepřená obdélníková deska je vystavena různým druhům zatížení. Při uvažování pouze teorie malých deformací a zanedbání vlastní tíhy stanovíme průhyb v těžišti pro každý druh zatížení.
Verifikační příklad 000073 | 4
| Počet uzlů | 12 |
| Počet linií | 14 |
| Počet ploch | 3 |
| Počet zatěžovacích stavů | 1 |
| Rozměry | 2,000 x 1,000 x 0,000 m |
| Verze programu | 5.07.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
