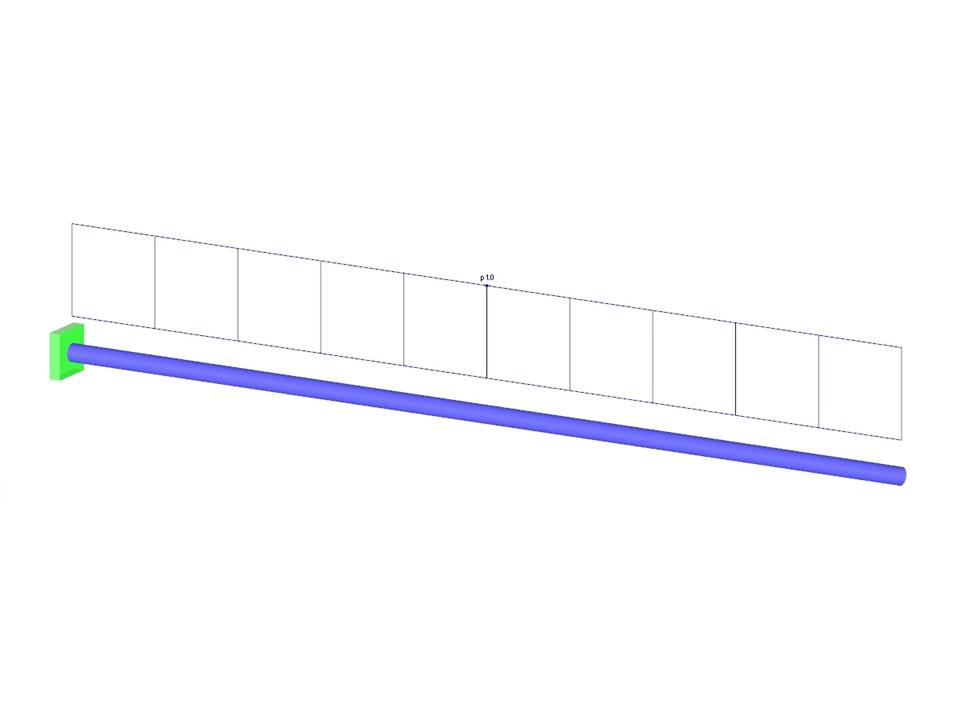

Trubka s dutým kruhovým průřezem je zatížena vnitřním tlakem. Vnitřní tlak způsobuje axiální deformaci trubky, která se označuje jako Bourdonův jev. Stanovte axiální deformaci koncového bodu trubky.
Verifikační příklad 000089 | 2
| Počet uzlů | 2 |
| Počet prutů | 1 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,098 t |
| Rozměry | 10,027 x 0,053 x 0,053 m |
| Verze programu | 8.16.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
