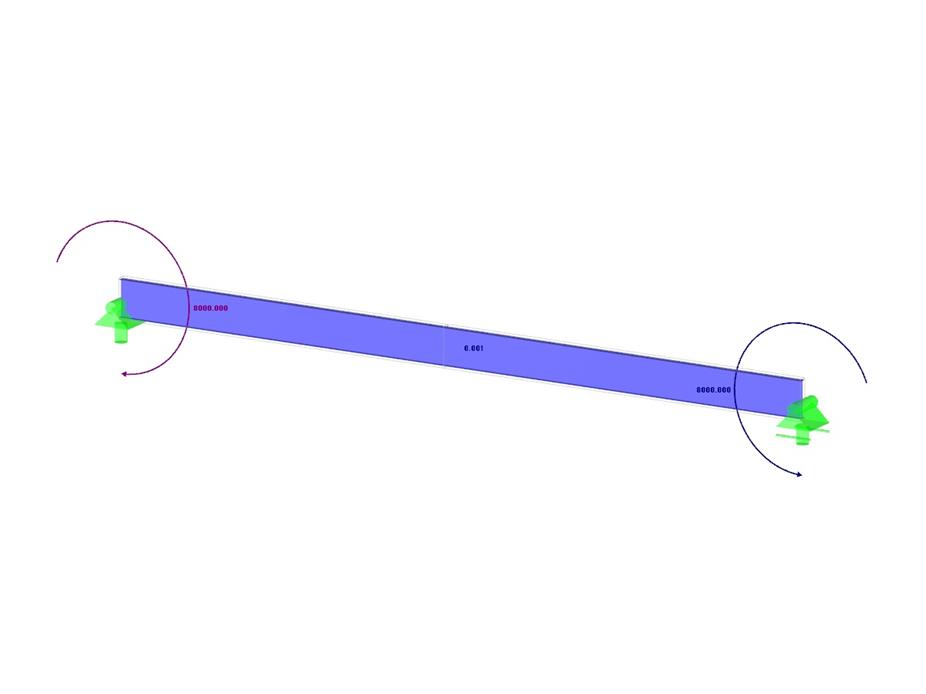

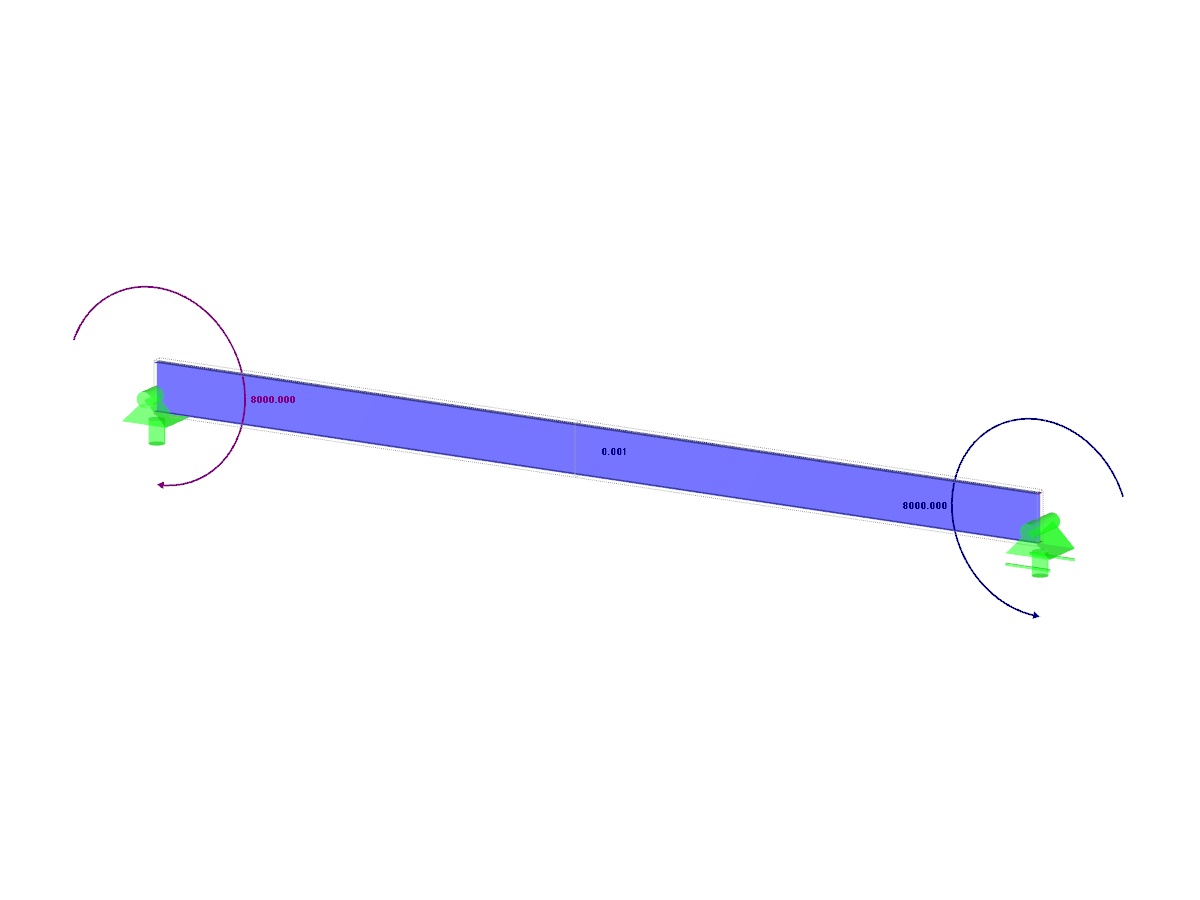

Prostě podepřený nosník je namáhán prostým ohybem. Stanovíme kritické zatížení a příslušný součinitel zatížení od boulení.
Verifikační příklad 000095 | 1
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,271 t |
| Rozměry | 10,205 x 0,205 x 0,205 m |
| Verze programu | 5.19.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
