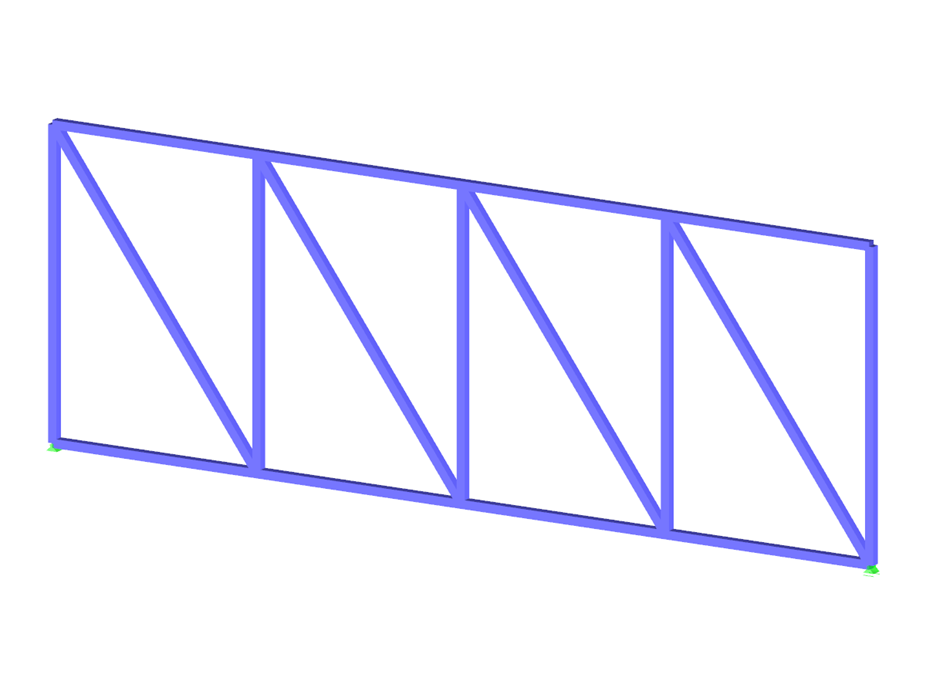

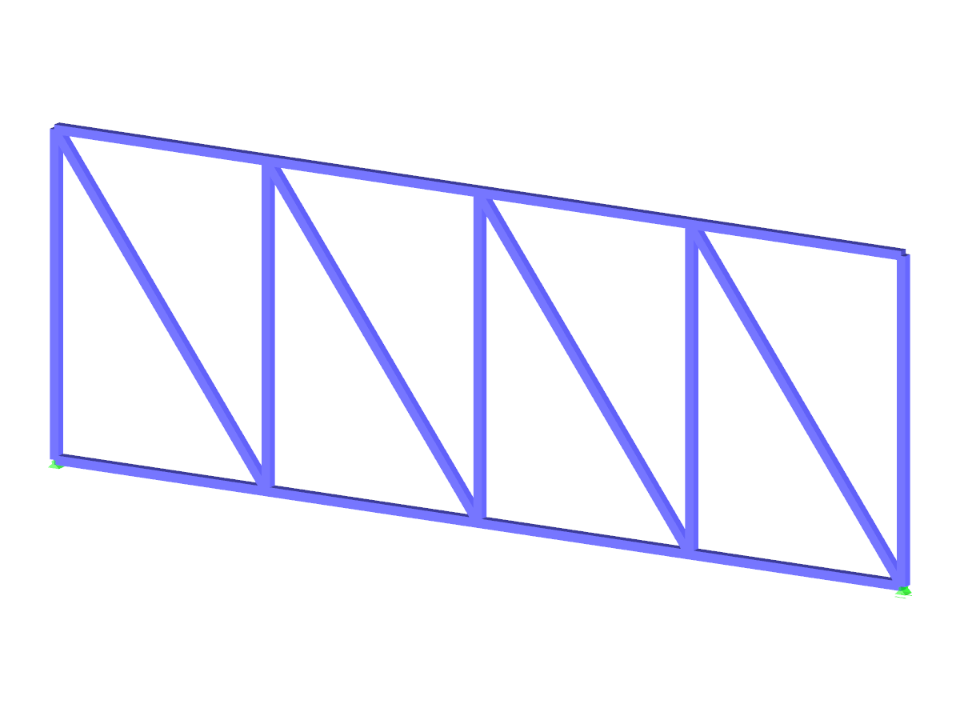

Rovinná příhradová konstrukce je prostě podepřená. Cílem tohoto verifikačního příkladu je stanovit vlastní frekvence konstrukce.
Verifikační příklad 000103 | 1
| Počet uzlů | 10 |
| Počet linií | 17 |
| Počet prutů | 17 |
| Celková hmotnost | 0,034 t |
| Rozměry | 2,500 x 0,500 x 0,950 m |
| Verze programu | 5.09.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
