Dvojhmotový systém se skládá ze dvou hřídelů a dvou hmot reprezentovaných příslušnými momenty setrvačnosti soustředěnými v dané vzdálenosti jako uzlové hmoty. Levá dřík je pevná a pravá hmota volná. Při zanedbání vlastní tíhy hřídelů určete vlastní frekvence kroucení systému.

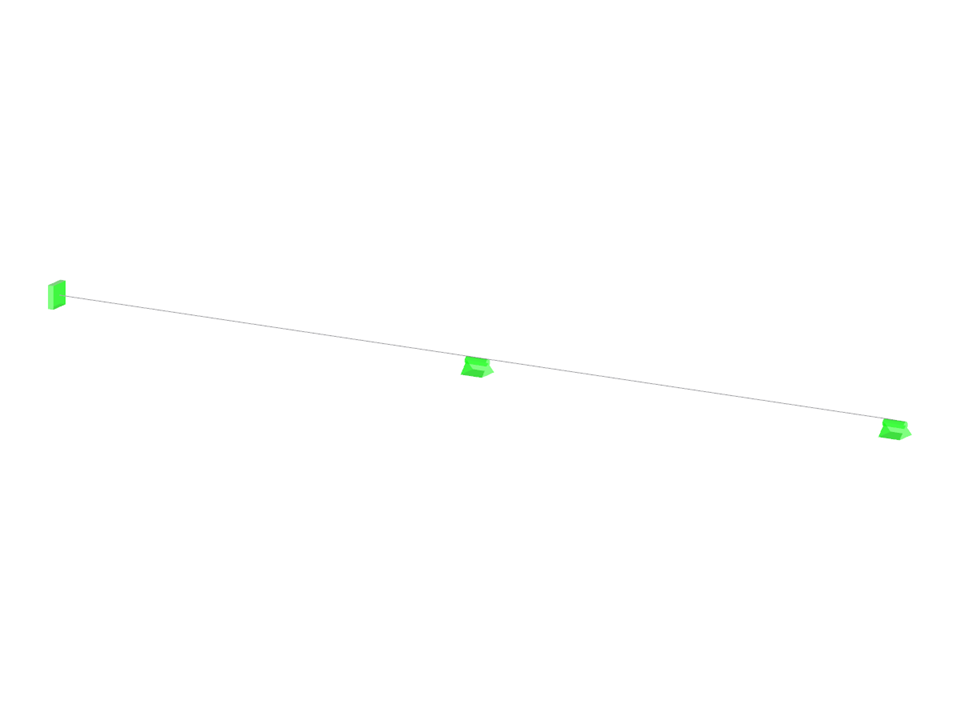

Verifikační příklad 000111 | 3
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Celková hmotnost | 0,006 t |
| Rozměry | 1,070 x 0,070 x 0,070 m |
| Verze programu | 5.10.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
