Konzola obdélníkového průřezu má na svém konci hmotu. Kromě toho je zatížena normálovou silou. Vypočítáme vlastní frekvenci této konstrukce. Při změně tuhosti zanedbáme vlastní tíhu konzoly a uvažujeme vliv normálové síly.

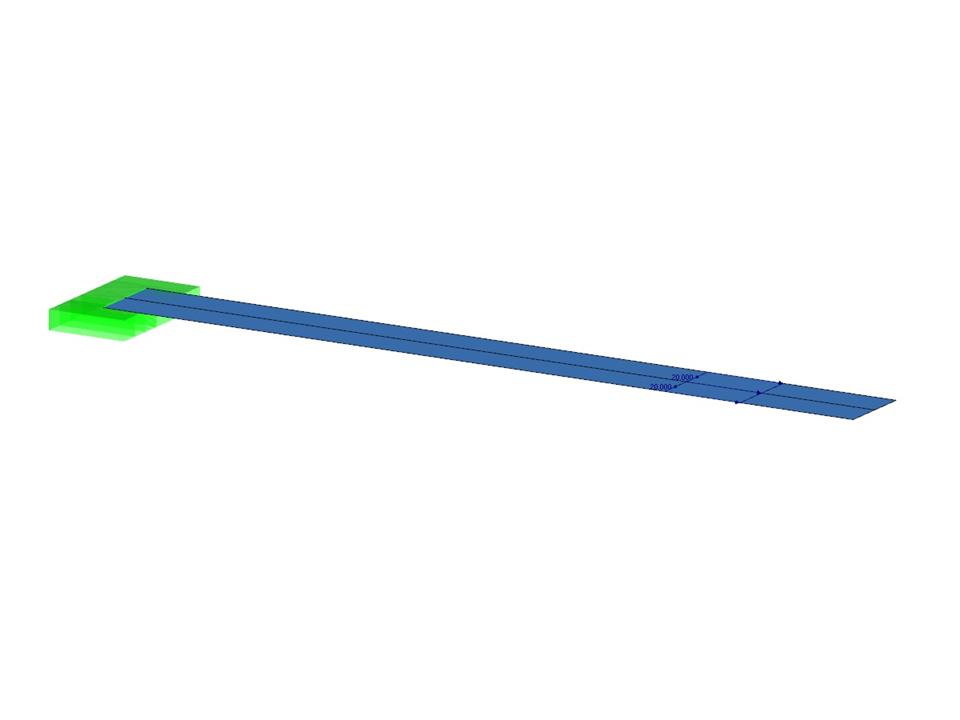

Verifikační příklad 000115 | 3
| Počet uzlů | 6 |
| Počet linií | 7 |
| Počet ploch | 1 |
| Počet zatěžovacích stavů | 1 |
| Rozměry | 0,500 x 0,050 x 0,000 m |
| Verze programu | 5.07.15 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
