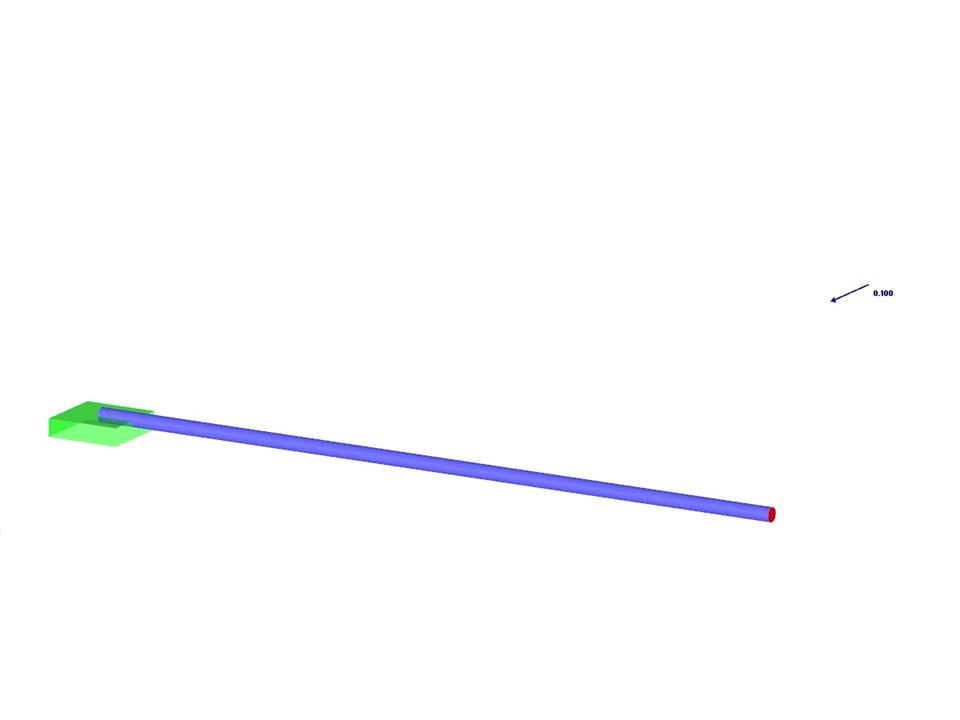

Na konzolu z prutu kruhového průřezu působí excentrická příčná síla. Maximální průhyb a maximální natočení se stanoví pomocí geometricko-lineárního výpočtu.
Verifikační příklad 000210 | 3
| Počet uzlů | 3 |
| Počet prutů | 2 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,002 t |
| Rozměry | 1,044 x 0,087 x 0,294 m |
| Verze programu | 8.19.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
