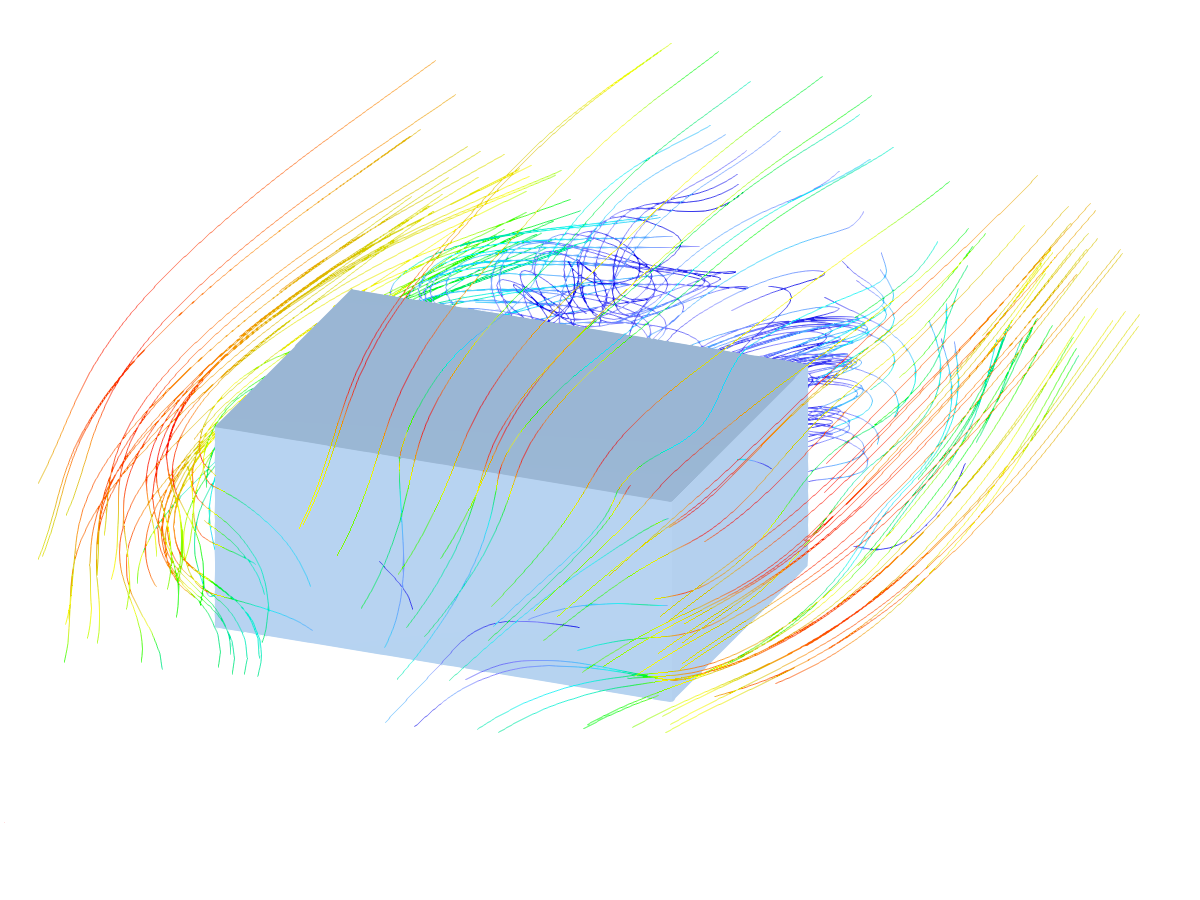

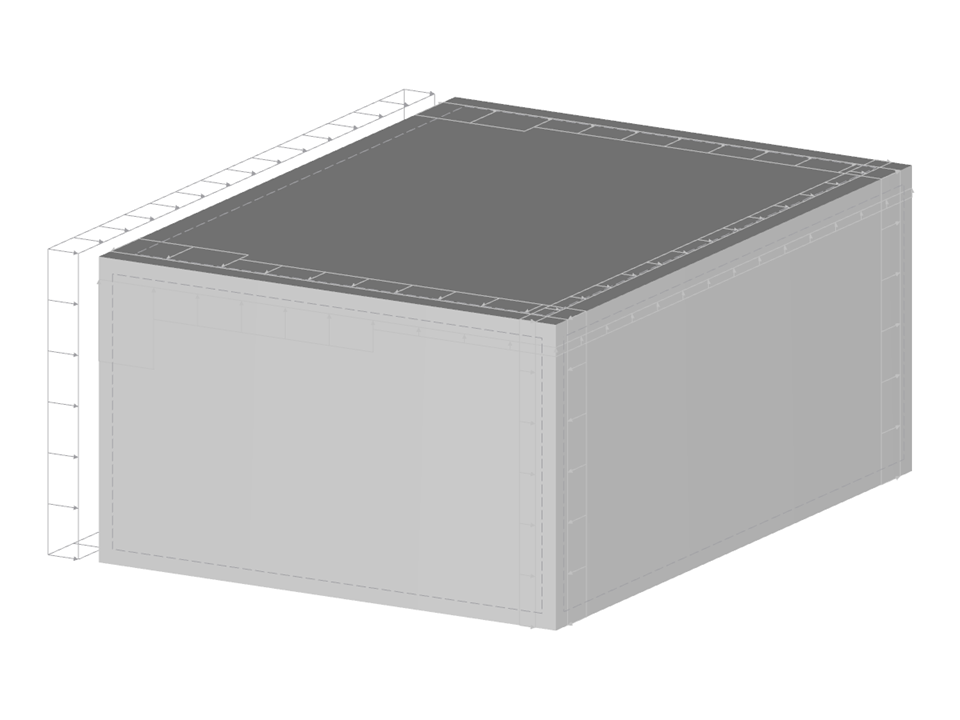

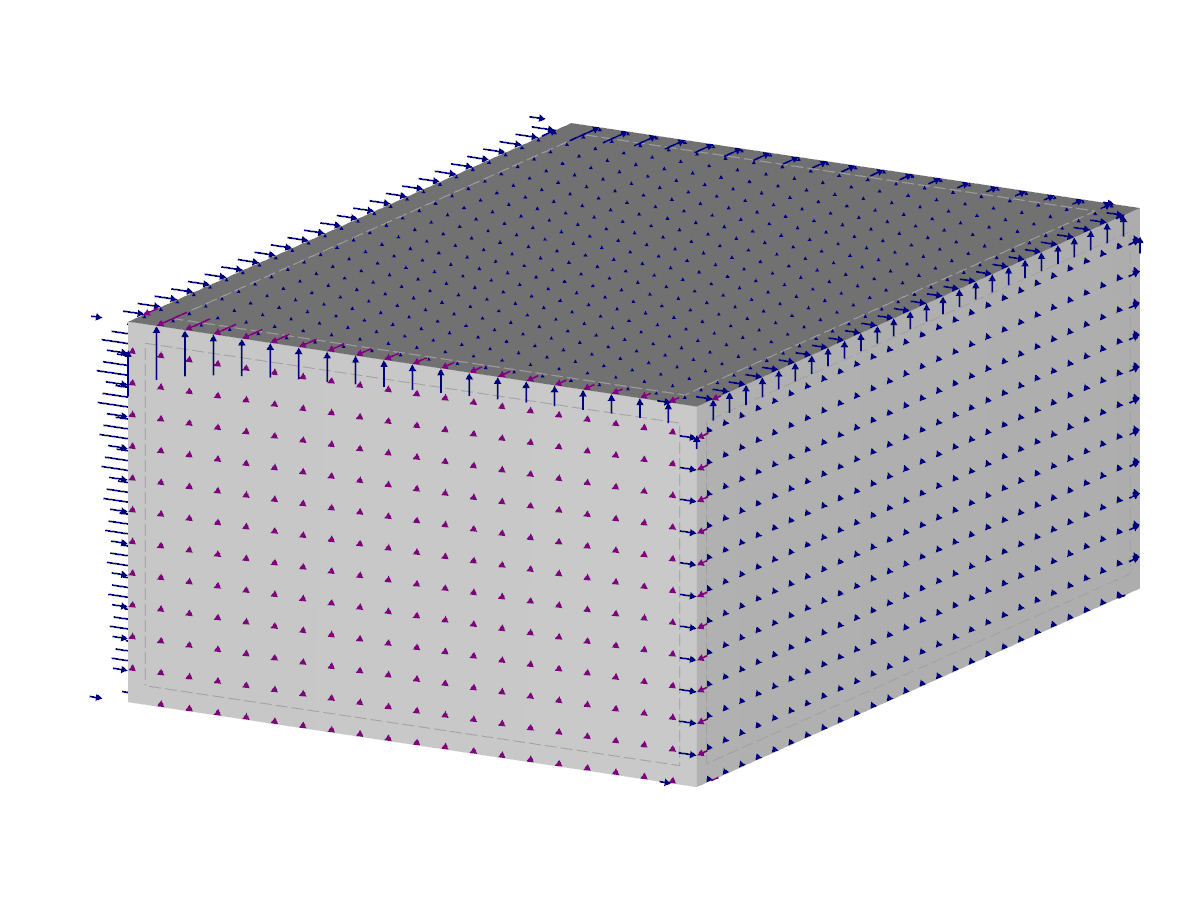

V tomto verifikačním příkladu porovnáváme výpočet zatížení větrem na budovu s plochou střechou podle normy EN 1991-1-4 a CFD simulace v programu RWIND Simulation. Budova je zadána v souladu s náčrtem a rychlostní profil proudění vzduchu byl definován podle normy EN 1991-1-4.
Verifikační příklad 000303 | 1
Počet uzlů | 8 |
Počet linií | 12 |
Počet ploch | 6 |
Počet těles | 1 |
Počet zatěžovacích stavů | 2 |
Celková hmotnost | 2025,000 t |
Rozměry | 10,000 x 13,500 x 6,000 m |
Verze programu | 5.22.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
