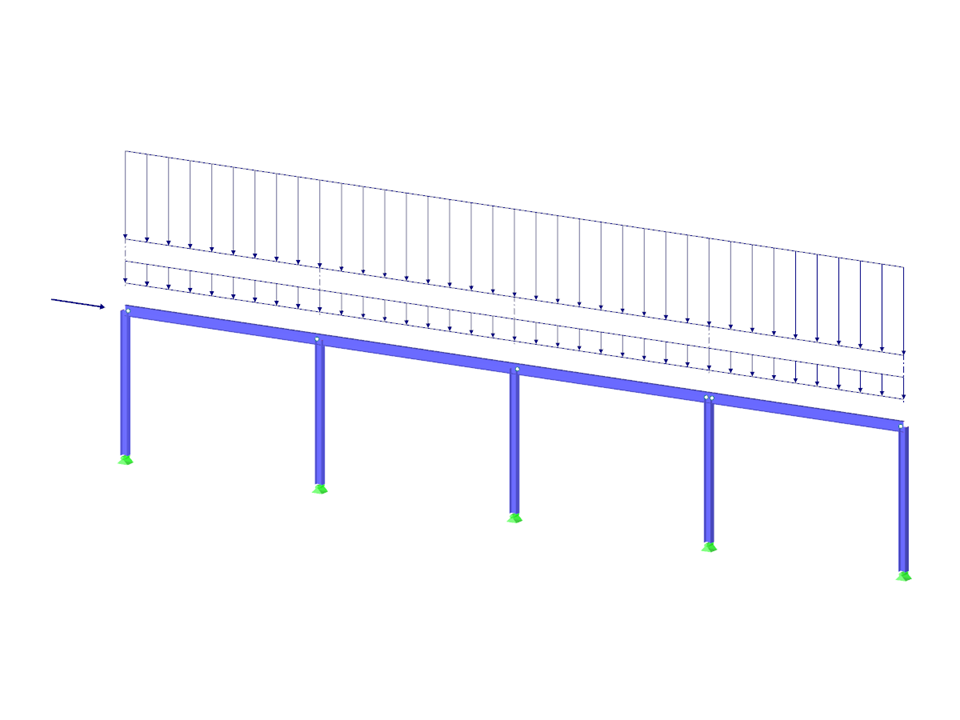

Stanovte požadované pevnosti a součinitele vzpěrné délky pro sloupy podle ASTM A992 v momentovém rámu znázorněném na obrázku 1 pro maximální kombinaci tíhového zatížení pomocí LRFD a ASD.
Verifikační příklad 001001 | 2
| Počet uzlů | 10 |
| Počet linií | 9 |
| Počet prutů | 9 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 4 |
| Celková hmotnost | 5,134 t |
| Rozměry | 37,076 x 0,500 x 6,346 m |
| Verze programu | 5.14.03 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
