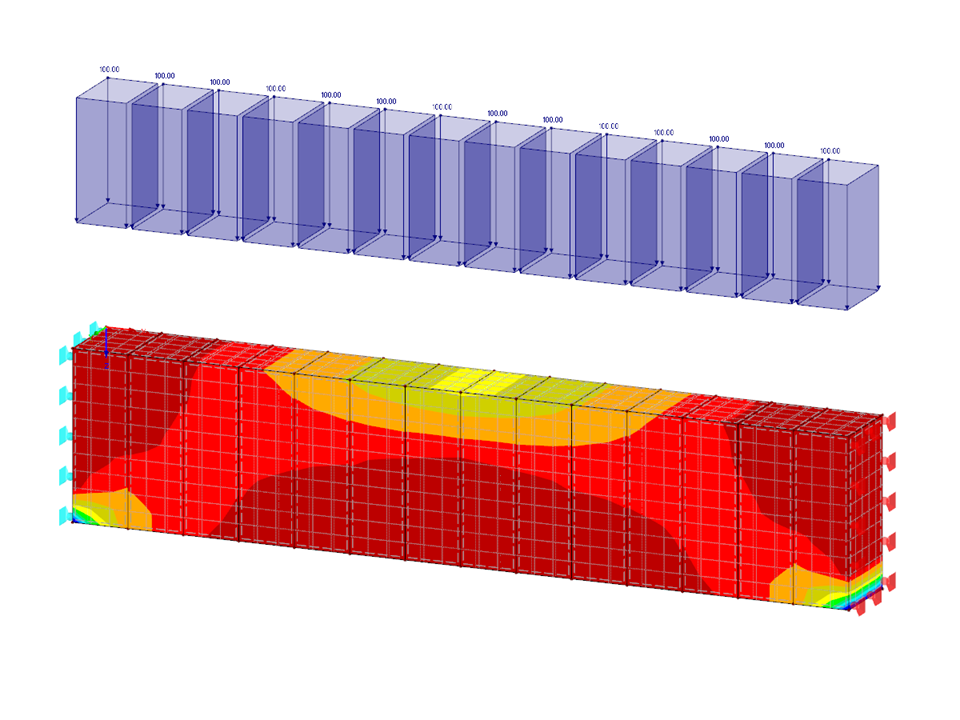

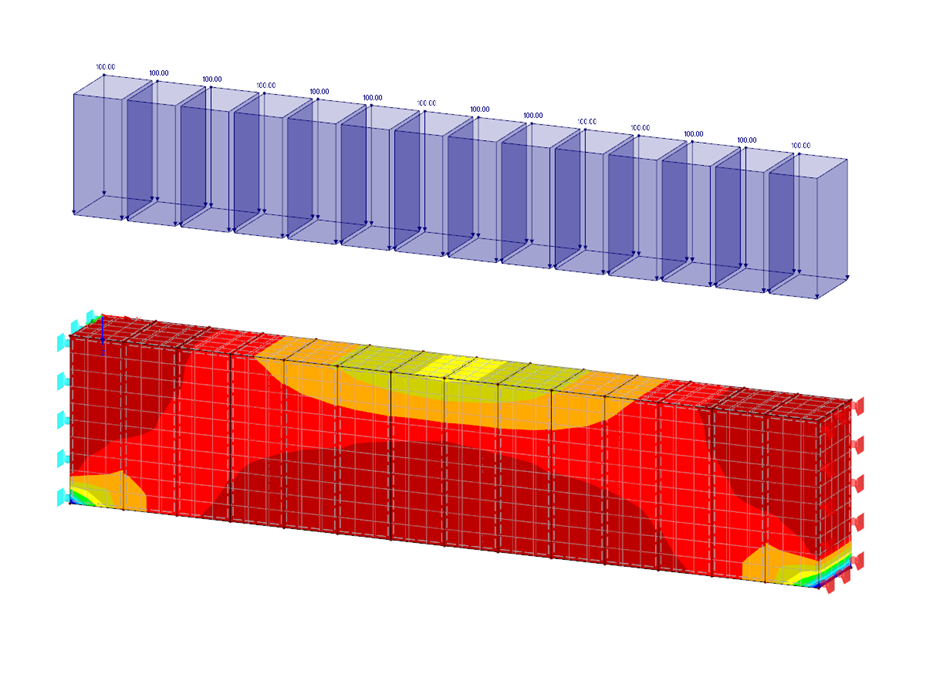

Zděné překlady s plošnými uvolněními
Počet uzlů | 112 |
Počet linií | 168 |
Počet ploch | 84 |
Počet těles | 14 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 0,018 t |
Rozměry | 1,120 x 0,115 x 0,240 m |
Verze programu | 5.23.01 |
