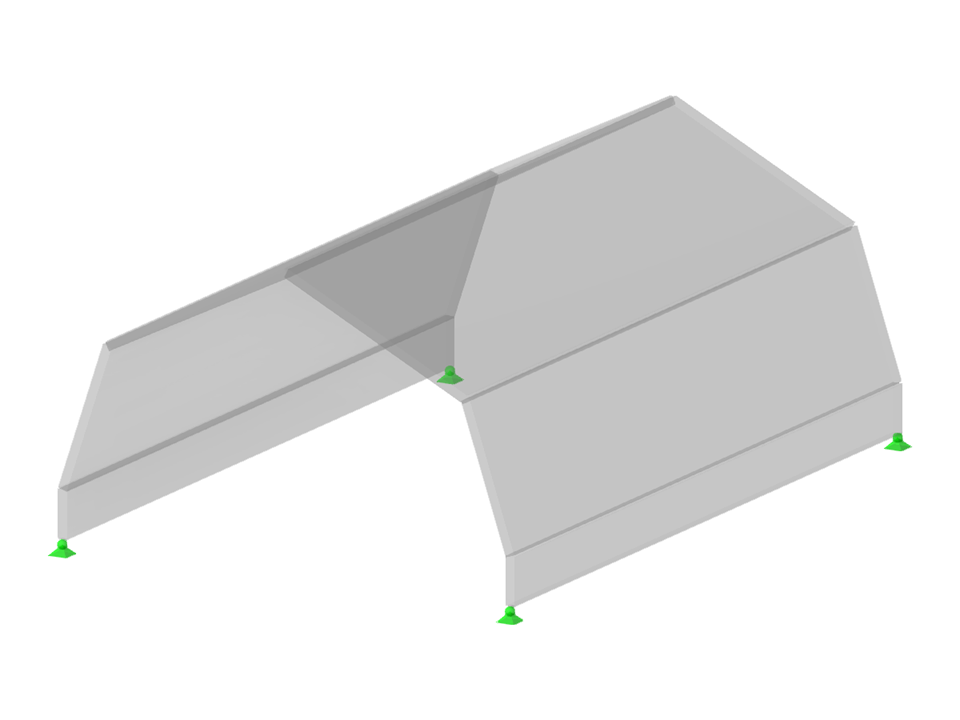

FPL051 | Betonová střecha ve tvaru sedmiúhelníku
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 14 |
| Počet linií | 19 |
| Počet prutů | 0 |
| Počet ploch | 6 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 129,516 t |
| Rozměry | 10,000 x 6,000 x 15,000 m |
