Online manuál programu RFEM - Plochy (anglicky)

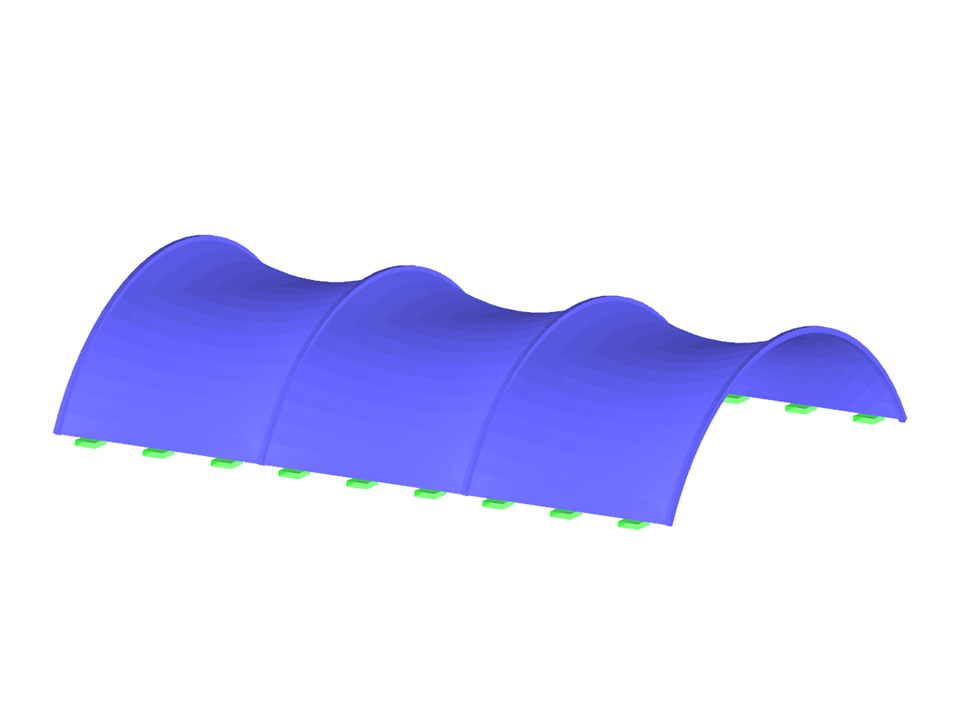

Membránová konstrukce
| Počet uzlů | 12 |
| Počet linií | 10 |
| Počet prutů | 4 |
| Počet ploch | 3 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 3,465 t |
| Rozměry | 15,000 x 3,000 x 10,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
.png?mw=350&hash=f2446d65fd4147557356c314f9fd8b1f6d59469b)
V tomto příspěvku ukážeme, jak lze provést statické posouzení větrolamů pomocí programů RFEM a RWIND.
Typem zatížení Kumulace vody můžete zohlednit účinky deště na vícenásobně zakřivené plochy se zohledněním posunů analýzou velkých deformací.
Při této numerické aplikaci deště se analyzuje příslušná geometrie plochy a stanoví se, jaká část deště stéká a jaká se kumuluje v loužích neboli vodních kapsách na ploše. Z velikosti louže pak vyplývá odpovídající svislé zatížení pro statickou analýzu.
Tuto funkci lze použít například na analýzu přibližně vodorovných geometrií membránových střech zatížených deštěm.
K názornému videu
Ve srovnání s přídavným modulem RF-FORM-FINDING (RFEM 5) jsou v addonu Form-finding pro RFEM 6 přidány následující nové funkce:
- Zadání všech okrajových podmínek pro zatížení určující tvar v jednom zatěžovacím stavu
- Uložení výsledků form-findingu jako počátečního stavu pro další analýzu modelu
- Automatické přiřazení počátečního stavu form-findingu generátorem kombinací ke všem zatěžovacím situacím jedné návrhové situace
- Dodatečné geometrické okrajové podmínky určující tvar pro pruty (délka bez zatížení, maximální svislý průvěs, svislý průvěs v dolním bodě)
- Dodatečné okrajové podmínky pro zatížení určující tvar pro pruty (maximální síla v prutu, minimální síla v prutu, vodorovná tahová složka, tah na konci i, tah na konci j, minimální tah na konci i, minimální tah na konci j)
- Typ materiálu „Tkanina“ a „Fólie“ v databázi materiálů
- Paralelní form-findingy v jednom modelu
- Simulace po sobě jdoucích stavů form-findingu ve spojení s addonem Analýza fází výstavby (CSA)
Ve srovnání s přídavným modulem RF-/STEEL Warping Torsion (RFEM 5 / RSTAB 8) obsahuje addon Vázané kroucení (7 stupňů volnosti) pro RFEM 6 / RSTAB 9 následující nové funkce:
- Úplná integrace do prostředí programů RFEM 6 a RSTAB 9
- 7. stupeň volnosti se zohledňuje přímo při výpočtu prutů v programu RFEM/RSTAB na celém systému
- Pro výpočet na zjednodušených náhradních systémech již není nutné definovat podporové podmínky nebo tuhosti pružin
- Možnost kombinace s dalšími addony, například pro výpočet kritických zatížení pro vzpěr zkroucením a klopení s addonem Stabilita konstrukce
- Bez omezení na tenkostěnné ocelové průřezy (možný je také výpočet kritického momentu při klopení u dřevěných nosníků s masivním průřezem)
Ve srovnání s přídavným modulem RF-/DYNAM Pro - Natural Vibrations (RFEM 5 / RSTAB 8) jsou v addonu Modální analýza pro RFEM 6 / RSTAB 9 přidány následující nové funkce:
- Přednastavené kombinační součinitele pro různé normy (EC 8, ASCE atd.)
- Možnost zanedbání hmot (např. hmoty základů)
- Metody stanovení počtu vlastních tvarů (uživatelské zadání, automaticky - pro dosažení faktorů účinných modálních hmot, automaticky - pro dosažení maximální vlastní frekvence)
- Zobrazení výsledných modálních hmot, účinných modálních hmot, součinitelů modálních hmot a podílových součinitelů
- Tabulkové a grafické zobrazení hmot v bodech sítě
- Různé možnosti změny měřítka pro vlastní tvary v navigátoru výsledků
.png?mw=350&hash=e3f5898d72f463e9b3e774659aabcb220466c522)
.jpg?mw=350&hash=196d91410dd36f58fcc8b0194f4577bb70cf53c3)
Hlavní program
3D MKP program nové generace slouží ke statickým výpočtům prutů, ploch a těles.
Addon
Addon Form-finding hledá optimální tvar prutů zatížených normálovými silami a plošných modelů zatížených na tah. Tvar je dán rovnováhou mezi normálovou silou v prutu resp. membránovým napětím a existujícími okrajovými podmínkami.
Hlavní program
Software pro statické výpočty metodou konečných prvků (MKP) rovinných a prostorových konstrukčních systémů, které se skládají z desek, stěn, skořepin, prutů (nosníků), těles a kontaktních prvků
Přídavný modul
Form-finding membránových a lanových konstrukcí
Přídavný modul
Generování střihových vzorů pro membránové konstrukce
Addon
Addon Stabilita konstrukce slouží k posouzení stability konstrukcí. Stanoví součinitele kritického zatížení a příslušné stabilitní tvary.
Addon
Pomocí addonu Analýza fází výstavby (CSA) lze v programu RFEM zohlednit proces výstavby konstrukcí (prutových, plošných a objemových).
Addon
Addon Vázané kroucení (7 stupňů volnosti) umožňuje při výpočtu prutů zohlednit deplanaci průřezu jako další stupeň volnosti.
Addon
Addon Analýza napětí-přetvoření provádí obecnou analýzu napětí výpočtem stávajících napětí a jejich porovnáním s mezními napětími.
Addon
Addon Posouzení železobetonových konstrukcí umožňuje různá posouzení podle mezinárodních norem. Lze v něm navrhovat pruty, plochy a sloupy a také provést posouzení na protlačení a deformace.
Addon
Addon Posouzení ocelových konstrukcí provádí posouzení únosnosti a použitelnosti ocelových prutů podle různých norem.
Addon
Addon Posouzení dřevěných konstrukcí provádí posouzení únosnosti, použitelnosti a požární odolnosti dřevěných prutů podle různých norem.
Addon
Addon Posouzení zdiva umožňuje posoudit zdivo metodou konečných prvků. Byl vyvinut v rámci výzkumného projektu DDMaS - Digitalizace návrhu zděných konstrukcí. Materiálový model simuluje nelineární chování kombinace cihel a malty s využitím makromodelování.
Addon
Addon Posouzení hliníkových konstrukcí umožňuje posouzení mezního stavu únosnosti a použitelnosti hliníkových prutů podle různých norem.
