Online manuál programu RFEM - Plochy (anglicky)

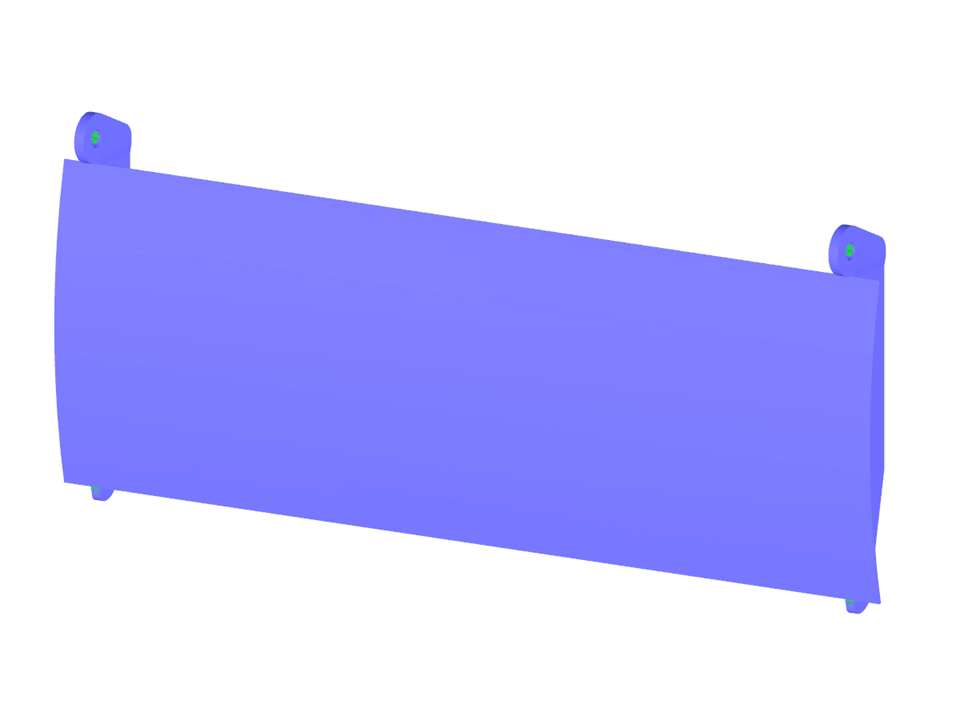

Stavidlo
| Počet uzlů | 399 |
| Počet linií | 350 |
| Počet prutů | 0 |
| Počet ploch | 94 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 2 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 3,051 t |
| Rozměry | 5,323 x 5,289 x 4,138 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
