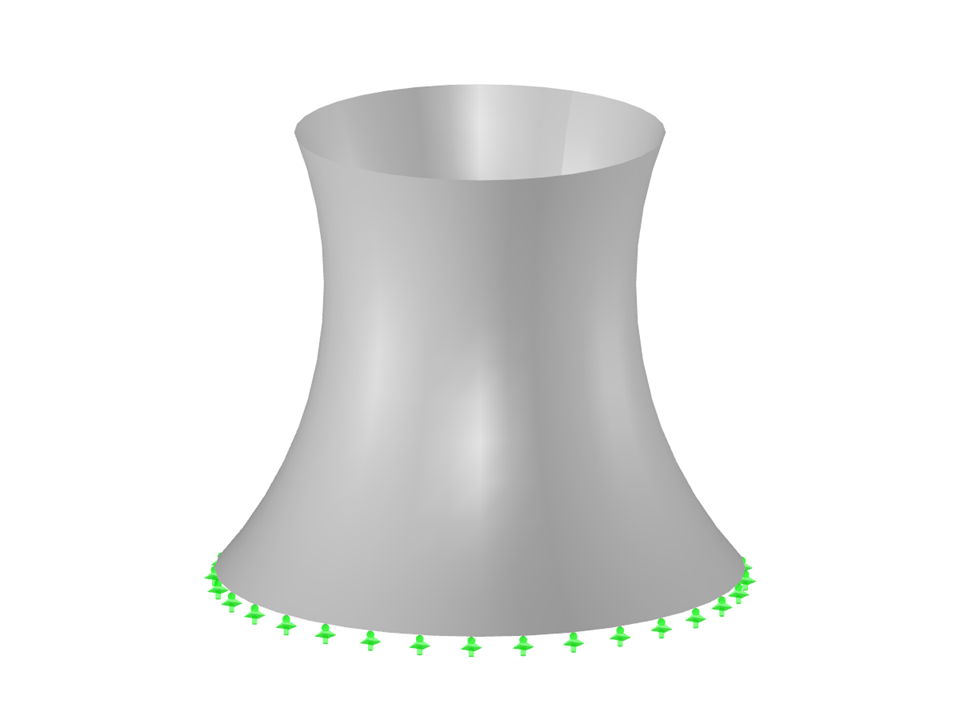

Chladicí věž
| Počet uzlů | 7 |
| Počet linií | 3 |
| Počet ploch | 1 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 355,649 t |
| Rozměry | 36,432 x 36,542 x 32,915 m |
| Verze programu | 5.08.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Projekt zákazníka
Funkce programu
.png?mw=350&hash=1ff2520c8cd53eb4b710e5ddc15b287618d8ffd0)
Po vygenerování vzpěrných délek se výsledky zobrazí v přehledných tabulkách. Tam lze vzpěrné délky ručně upravit.
Funkce Export převede vzpěrné délky k dalšímu výpočtu do přídavného modulu RF-/TOWER Design. Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah protokolu a rozsah výsledků lze vybrat pro jednotlivá posouzení.
Vygenerovaný model lze jednoduše exportovat do programu RFEM/RSTAB jediným kliknutím myši.
Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Navíc je možné cíleně vybrat obsah tiskového protokolu a požadovaný rozsah výsledků pro jednotlivá posouzení.
Výsledky se zobrazí v přehledně uspořádaných oknech modulu. Výstupní údaje obsahují kromě výsledků posouzení také všechny související parametry. Během výpočtu se automaticky vytvoří výkaz materiálu.
Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah protokolu a rozsah výsledků lze vybrat pro jednotlivá posouzení.
Při posouzení zatížení v tahu, tlaku, ohybu a smyku modul porovnává návrhové hodnoty maximální únosnosti s návrhovými hodnotami účinků. Pokud konstrukční dílce podléhají ohybu a tlaku současně, program tuto interakci zohlední. RF‑/TOWER Loading umožňuje zvolit interakční vzorec stanovit součinitele podle metody 1 (příloha A) nebo 2 (příloha B).
Posouzení na rovinný vzpěr nevyžaduje ani štíhlost, ani pružné kritické zatížení rozhodujícího případu vybočení. Modul automaticky spočítá všechny potřebné součinitele pro návrhovou hodnotu ohybového napětí. RF‑/TOWER Design určí Ideální kritický moment vzpěru určí samostatně pro všechny pruty na každém místě x daného průřezu.
