Model ukazuje jasně definovanou konzolu z oceli, realizovanou pomocí ocelových profilů a průřezů tvarovaných za studena. Zobrazení se vyhýbá nadbytečným prvkům a zaměřuje se na přesné konstrukční detaily. Vizuální prvky z propojeného obrázku objasňují geometrické provedení, přičemž jsou integrovány důležité pohledy a řezy. Technický popis zdůrazňuje účinnost a vhodnost této konzoly pro náročné aplikace.

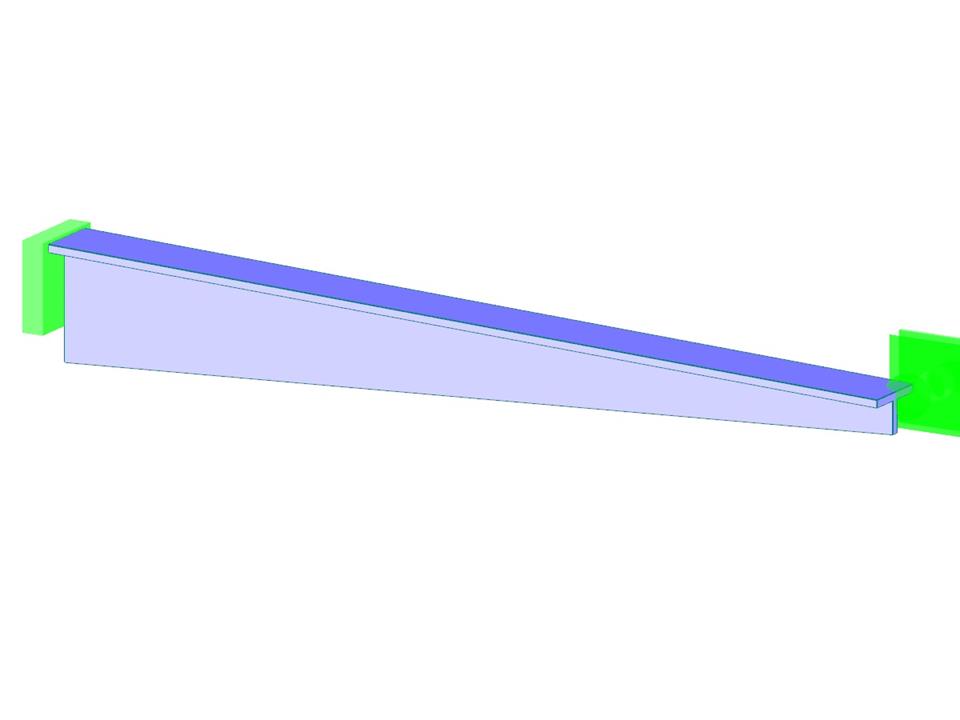

Ocelová konzola s profily tvarovanými za studena
| Počet uzlů | 2 |
| Počet prutů | 1 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 1 |
| Celková hmotnost | 0,664 t |
| Rozměry (metrické) | 4,313 x 0,313 x 0,313 m |
| Rozměry (imperiální) | 14.15 x 1.03 x 1.03 feet |
| Verze programu | 8.02.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
