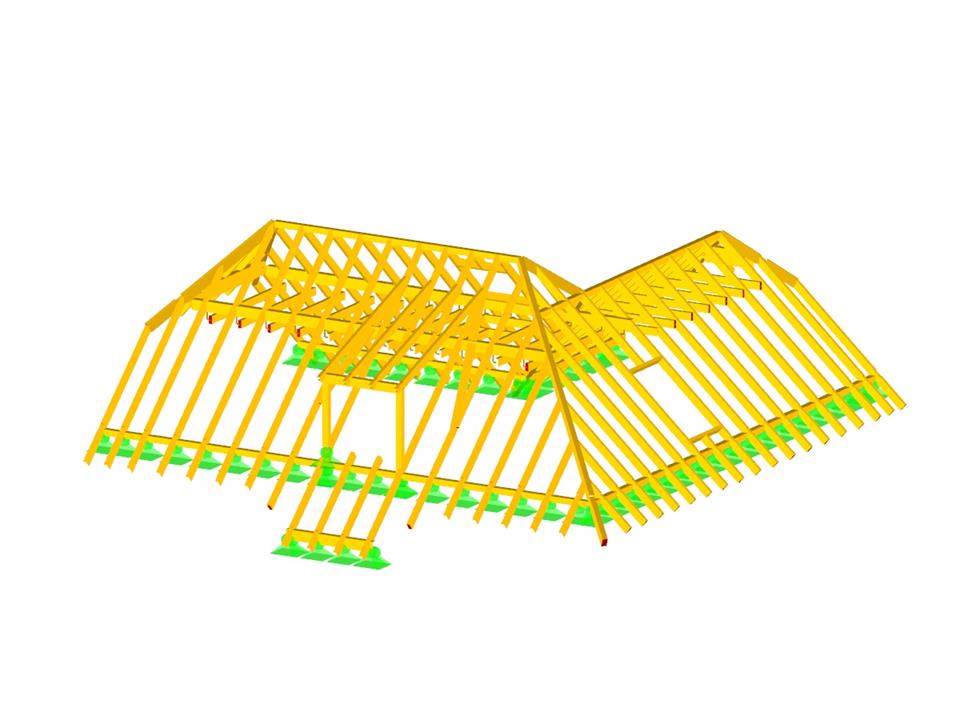

Krov
| Počet uzlů | 569 |
| Počet prutů | 816 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací výsledků | 6 |
| Celková hmotnost | 11,740 t |
| Rozměry | 13,321 x 14,300 x 5,438 m |
| Verze programu | 7.02.07 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
Funkce programu
![Výsledky programu RSTAB 9 - deplanační moment Momega [kNm]](/cs/webimage/047737/3730153/MTsec.png?mw=350&hash=40c7b896b7ecb6c898b763109dcec0b2a330f9f4)
![Výsledky v programu RSTAB 9 - sekundární krouticí moment MTsec [kNm]](/cs/webimage/047736/3730151/MTsec.png?mw=350&hash=40c7b896b7ecb6c898b763109dcec0b2a330f9f4)
![Výsledky v programu RSTAB 9 - primární krouticí moment MTpri [kNm]](/cs/webimage/047735/3730144/MTpri.png?mw=350&hash=2363903e71565c33f1897548cd3f9920f0bc53ba)
![Výsledky programu RSTAB 9 - krouticí moment MT [kNm]](/cs/webimage/047734/3730141/MT.png?mw=350&hash=74333d59da248f9107e5ddaca75765b9666580c3)
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interního prutovo-plošného konstruktu, včetně simulace poddajnosti spoje.
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
Addon Posouzení dřevěných konstrukcí v programu RFEM 6 / RSTAB 9 je mnohostranný a kombinuje velké množství přídavných prvků. [*S16332764*] Addon pro návrh dřevěných konstrukcí pro RFEM 6
