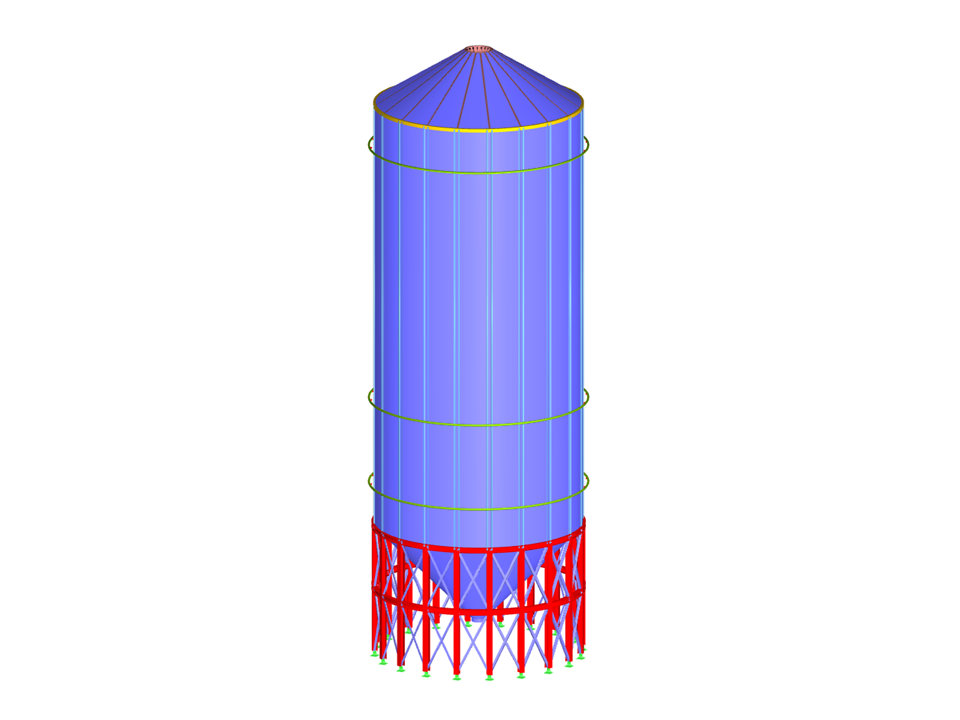

Silo
| Počet uzlů | 787 |
| Počet linií | 850 |
| Počet prutů | 553 |
| Počet ploch | 160 |
| Počet zatěžovacích stavů | 5 |
| Počet kombinací zatížení | 13 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 19,971 t |
| Rozměry | 6,855 x 6,955 x 18,197 m |
| Verze programu | 5.23.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
Funkce programu
Funkce programu
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
Tuhost plynu danou zákonem o ideálním plynu pV = nRT lze zohlednit v nelineární dynamické analýze.
Výpočet plynu je k dispozici pro akcelerogramy a časové diagramy pro explicitní analýzu i nelineární implicitní Newmarkovu analýzu. Pro správné určení chování plynu je třeba definovat alespoň dvě vrstvy sítě konečných prvků pro plynové těleso.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
- Posouzení štíhlostních poměrů sloupů a ztužení
Výsledky seizmického posouzení jsou rozděleny do dvou částí: požadavky na pruty a požadavky na spoje.
"Seizmické požadavky" zahrnují požadovanou pevnost v ohybu a požadovanou smykovou pevnost spoje nosníku na sloup. Jsou uvedeny v záložce 'Přípoj momentového rámu po prutech'. U vyztužených rámů se požadovaná pevnost spoje ztužení v tahu a a v tlaku uvede v záložce 'Přípoj ztužení po prutech'.
Provedená posouzení se vám zobrazí v tabulkách. V detailech posouzení jsou přehledně uvedeny vzorce a odkazy na normu.
