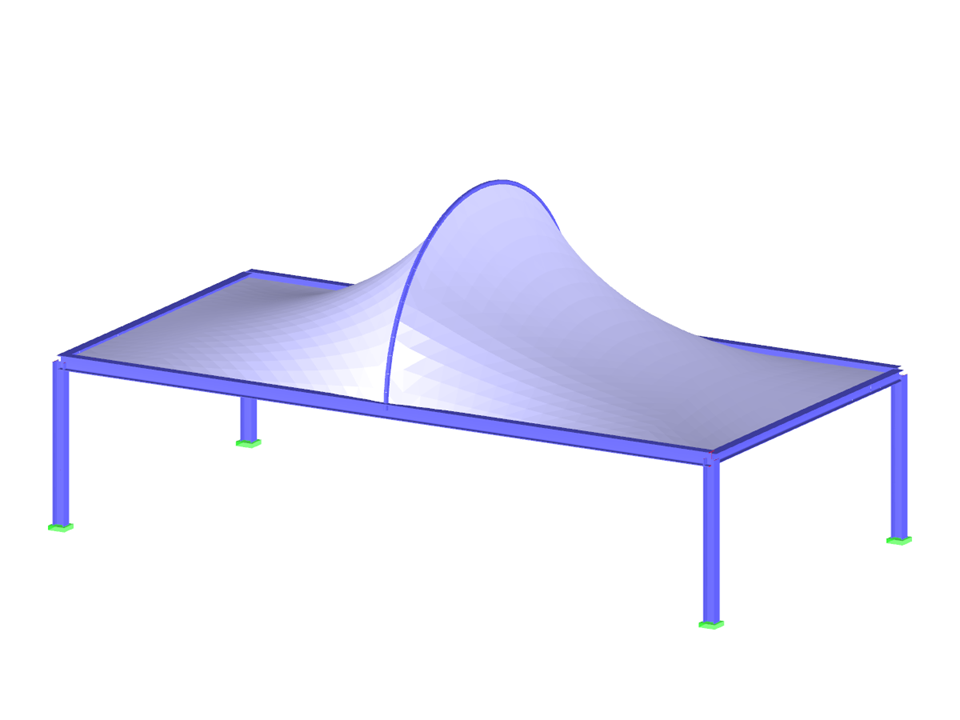

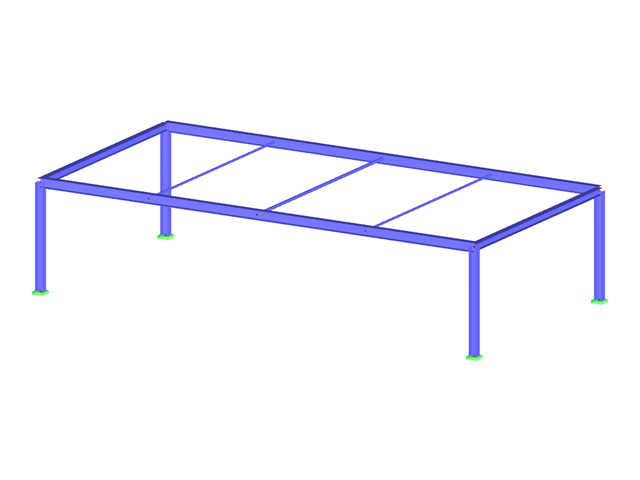

Ocelová konstrukce s membránovou střechou
| Počet uzlů | 15 |
| Počet linií | 18 |
| Počet prutů | 18 |
| Počet ploch | 2 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 1 |
| Celková hmotnost | 11,889 t |
| Rozměry | 23,795 x 14,175 x 11,838 m |
| Verze programu | 5.05.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
