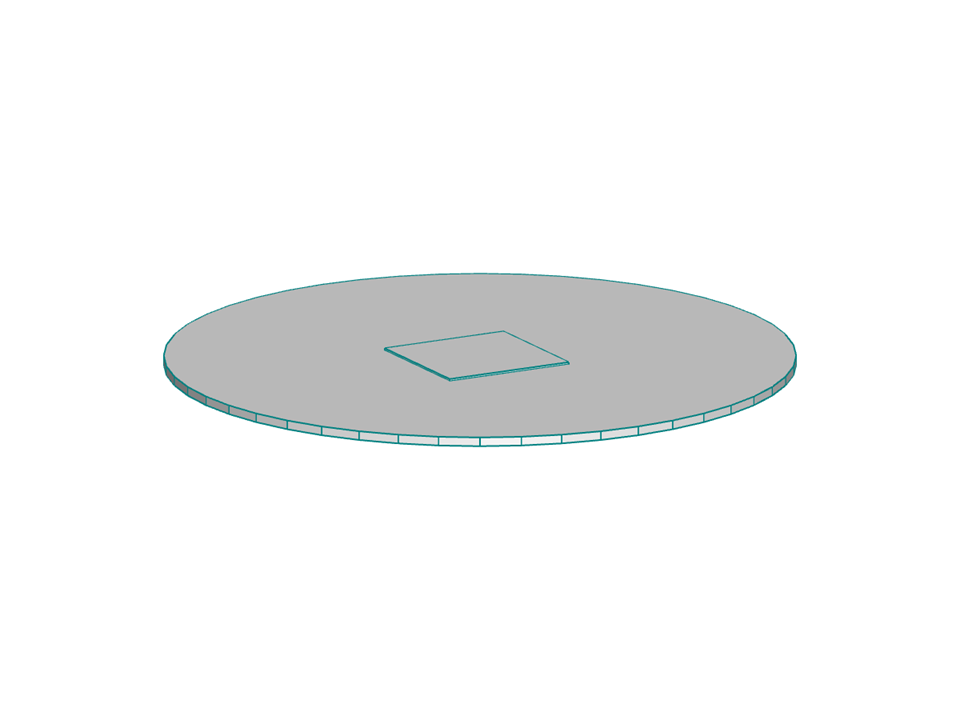

Podkladní deska
| Počet uzlů | 109 |
| Počet linií | 94 |
| Počet ploch | 2 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 2 |
| Celková hmotnost | 631,995 t |
| Rozměry | 28,000 x 28,000 x 0,000 m |
| Verze programu | 5.04.00 |
