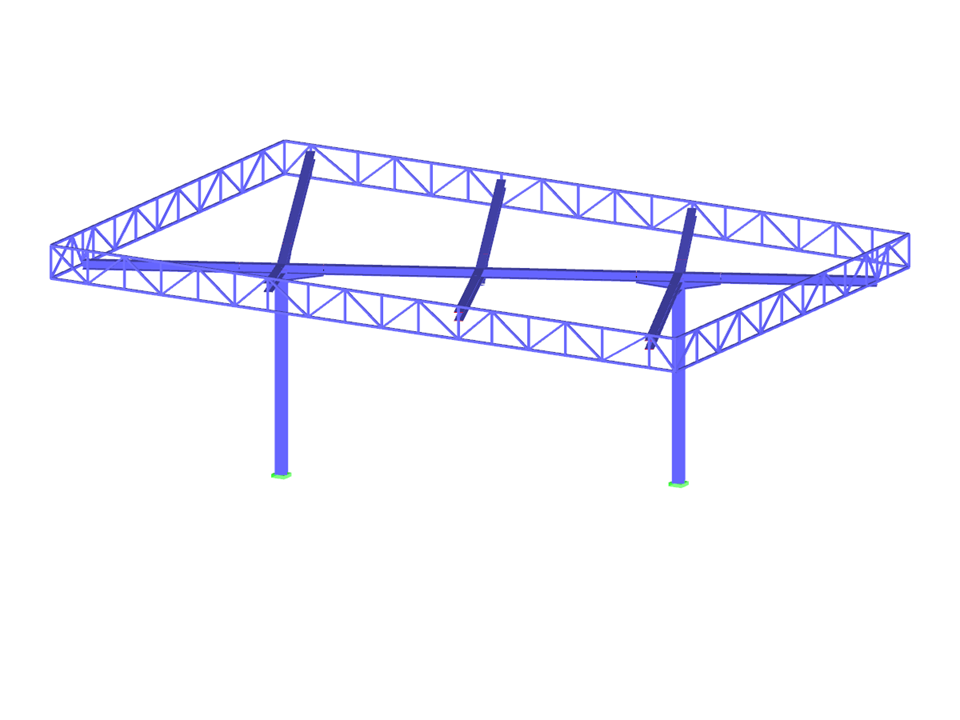

Nové zastřešení čerpací stanice společnosti GULFIN v kamerunském městě Douala je zajímavou konstrukcí s excentrickými sloupy a nesymetrickými konzolami o délce 6,5 m.
CASTI GROUP
Kamerun
www.casti.cm
Ocelová střešní konstrukce čerpací stanice
| Počet uzlů | 153 |
| Počet prutů | 276 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 6 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 6,582 t |
| Rozměry | 17,000 x 11,000 x 6,050 m |
| Verze programu | 8.07.03 |
