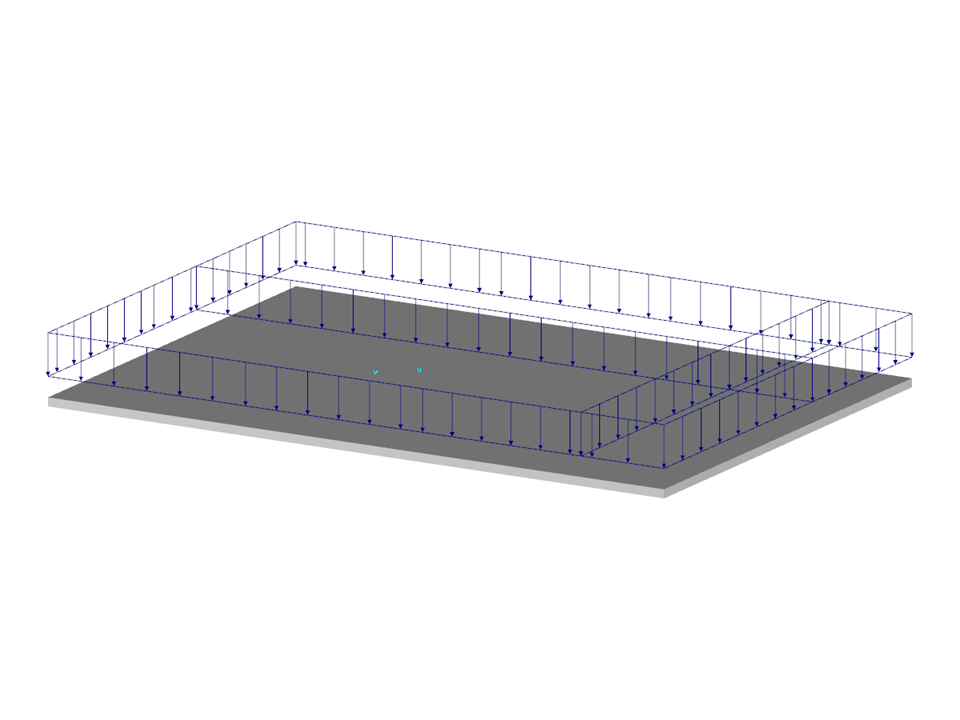

Betonová deska
Posouzení betonových sloupů a nosníků podle ACI 318-14 v programu RFEM
Betonová deska
| Počet uzlů | 41 |
| Počet linií | 28 |
| Počet ploch | 4 |
| Počet zatěžovacích stavů | 5 |
| Počet kombinací zatížení | 64 |
| Počet kombinací výsledků | 4 |
| Rozměry | 19,650 x 13,700 x 0,653 m |
| Verze programu | 5.07.03 |
