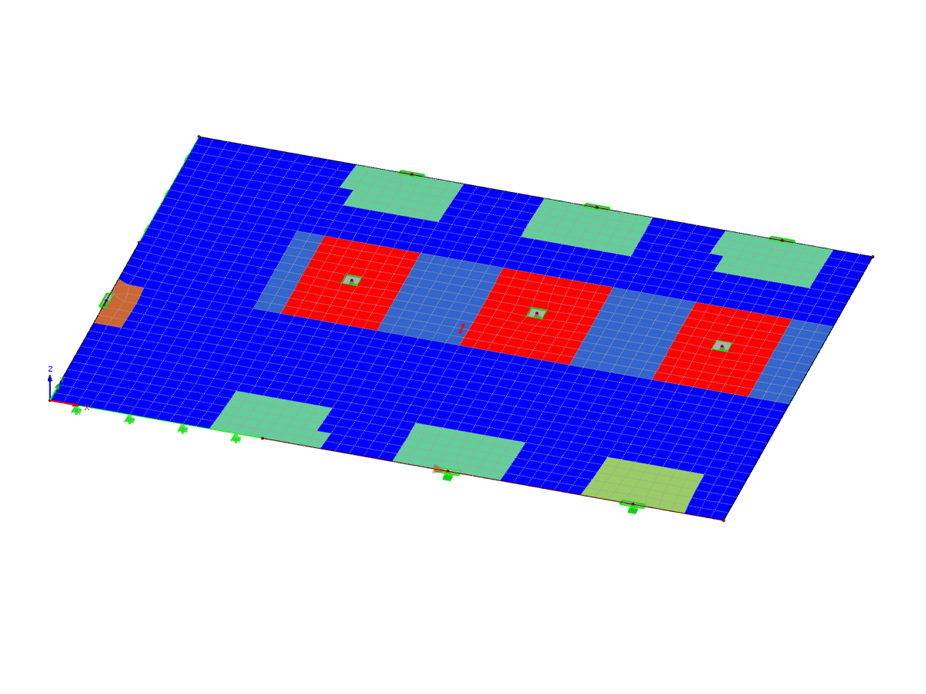

Železobetonová základová deska
Model ke stažení
Popis
Stáhněte si zde model železobetonové základové desky a otevřete ho v programu RFEM pro výpočty metodou konečných prvků.
Tento model je použitý v bezplatném webináři „Výztuž a posouzení železobetonových ploch v programu RFEM“ ze dne 8. prosince 2016.
Klíčová slova
Napište komentář...
Napište komentář...
- Navštíveno 481x
- Staženo 91x
- Aktualizováno 28. prosince 2020
- Velikost 0,5 MB
- Počet uzlů 15
- Počet linií 6
- Počet ploch 1
- Počet zatěžovacích stavů 2
- Počet kombinací zatížení 2
- Rozměry: 19.711 x 13.822 x 0.122 m
- Verze programu 5.24.00.155871
Vyloučení odpovědnosti
Tento model statické analýzy si můžete stáhnout a použít ho pro školení nebo pro své projekty. Nepřebíráme však žádnou odpovědnost ani ručení za správnost nebo úplnost modelu.
