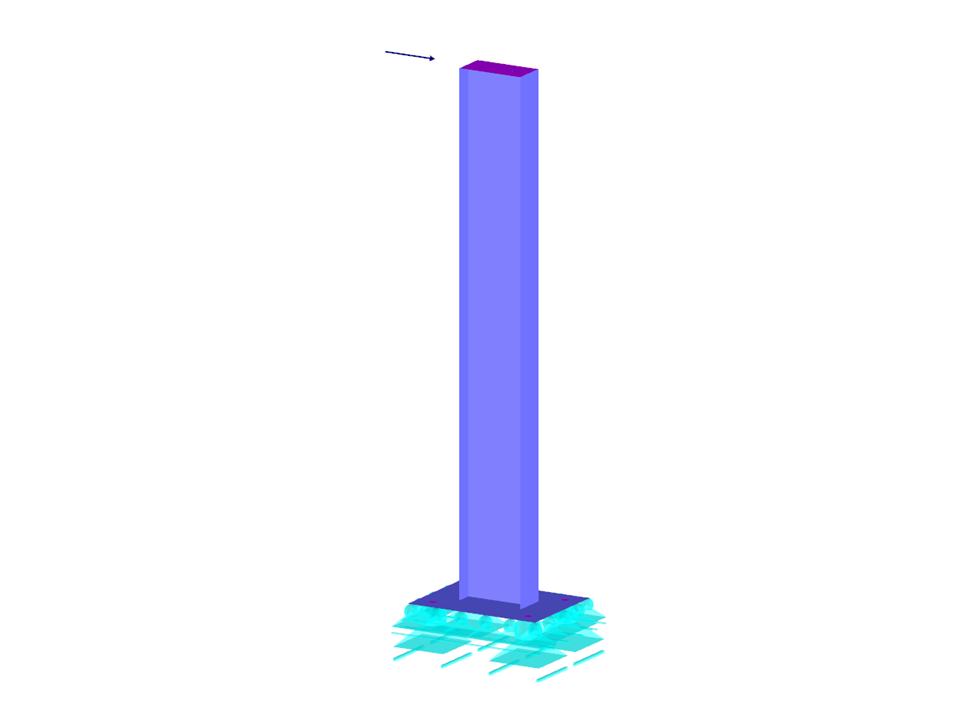

Ocelový nosník na plošině
| Počet uzlů | 34 |
| Počet linií | 29 |
| Počet prutů | 1 |
| Počet ploch | 11 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,042 t |
| Rozměry | 0,400 x 1,500 x 0,300 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
