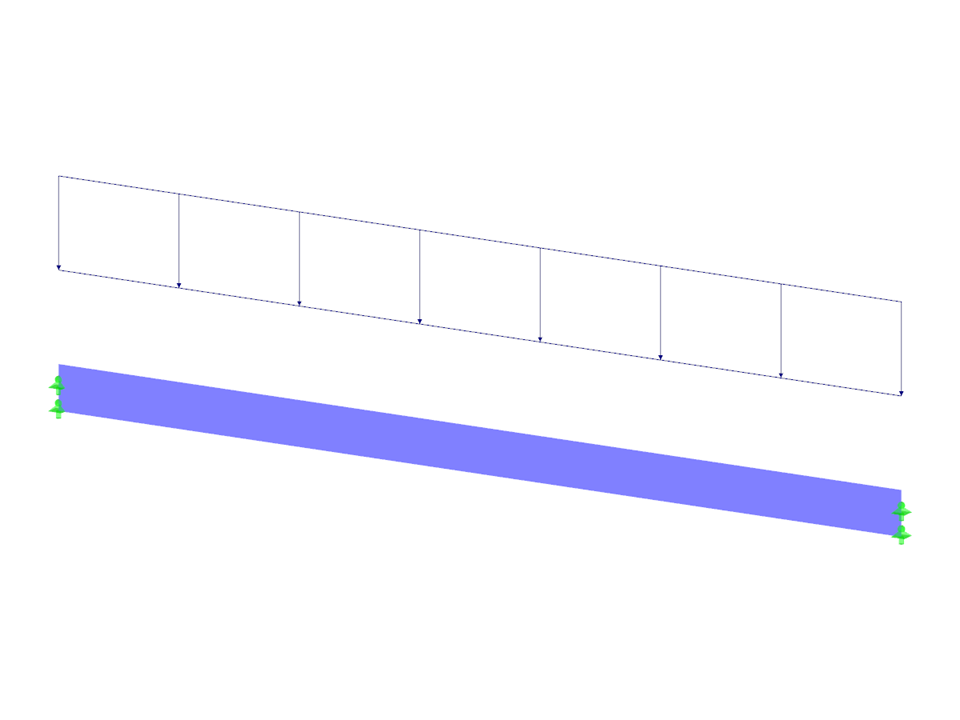

Model představuje ocelový nosník, který se používá jako nosný prvek v různých uspořádáních. Opakované zdůraznění tohoto pojmu zdůrazňuje ústřední význam tohoto prvku. Odkazovaný obrázek ukazuje věrné zobrazení geometrie v měřítku včetně přesných detailů, které poskytují informace o spojovacích bodech a tvarech průřezů. Realistická vizualizace podporuje analýzu chování materiálu a únosnosti. Model rovněž poskytuje cenné poznatky o zásadách navrhování moderních ocelových konstrukčních prvků.


(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Komponenta ocelového nosníku

Počet uzlů 4
Počet linií 4
Počet ploch 1
Počet zatěžovacích stavů 6
Celková hmotnost 0,016 t
Rozměry (metrické) 2,000 x 0,000 x 0,100 m
Rozměry (imperiální) 6.56 x 0 x 0.33 feet
Verze programu 5.03.00

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
