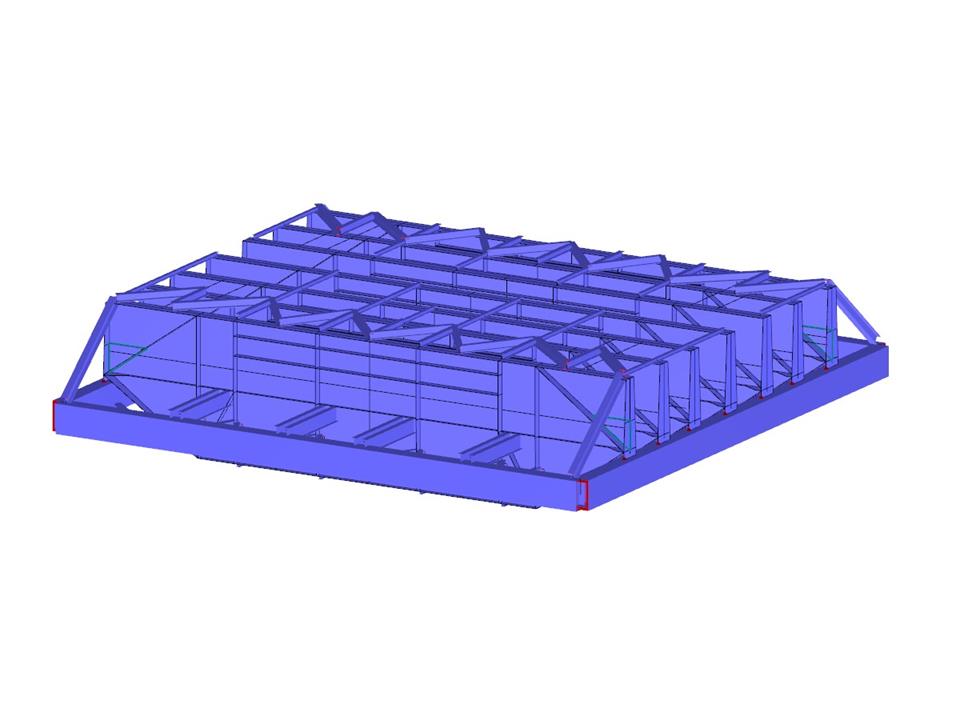

Model ukazuje střešní konstrukci kotelny s nosným rámem, který má za úkol podpírat spalovací komoru a přijímat zatížení asi 46 000 tun v uhelné elektrárně v Neyveli, Tamilnád, Indie. Rám měří 30,5 m x 30,5 m x 124,0 m a tvoří centrální výztužný prvek. Zákazník společnosti Dlubal, Voss & Kamb und Partner GmbH, Kaiserslautern, byl zodpovědný za statickou analýzu konstrukce a spojů. 3D model v programu RSTAB obsahuje také tvar přetvoření (© Voss & Kamb und Partner GmbH). Reprezentuje náročné inženýrské práce v oblasti ocelových konstrukcí a průmyslových a technologických staveb.


(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Konstrukce kotelny uhelné elektrárny

Nelze stáhnout Projekt zákazníka / Pouze pro zobrazení
Počet uzlů 1857
Počet linií 2709
Počet prutů 780
Počet ploch 555
Počet zatěžovacích stavů 19
Počet kombinací výsledků 44
Celková hmotnost 1315,136 t
Rozměry (metrické) 31,900 x 33,100 x 7,850 m
Rozměry (imperiální) 104.66 x 108.6 x 25.75 feet
Verze programu 5.05.00
