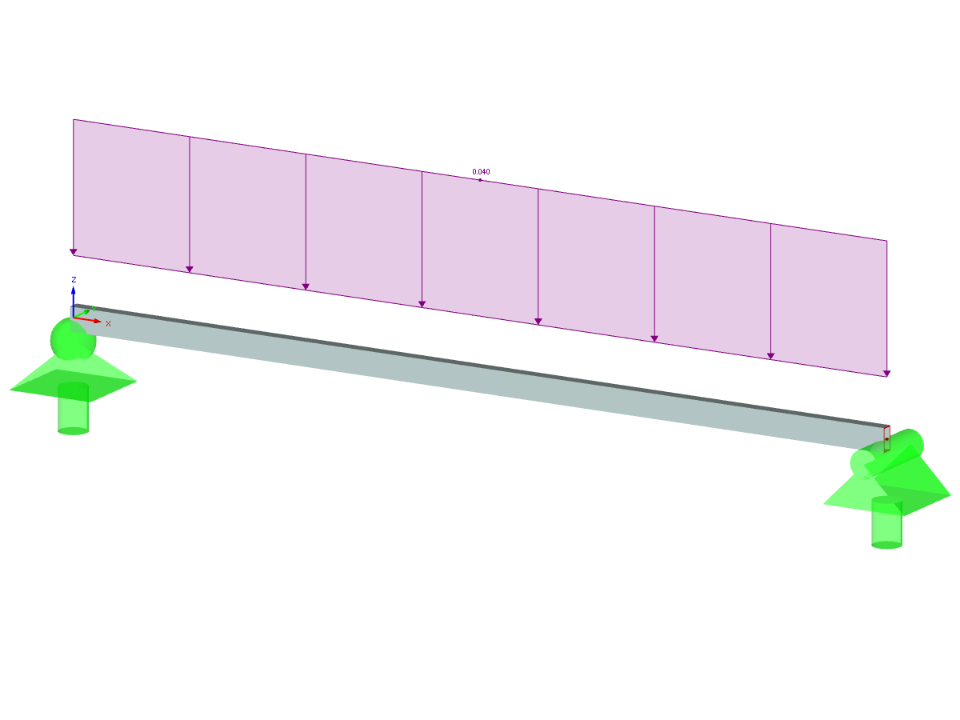

Je třeba ověřit, zda je nosník různých průřezů ze slitiny 6061-T6 vhodný pro požadované zatížení v souladu s ADM (Aluminium Design Manual).
Verifikační příklad 001012 | 3
| Počet uzlů | 2 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,014 t |
| Rozměry | 4,303 x 0,645 x 0,645 m |
| Verze programu | 5.24.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
