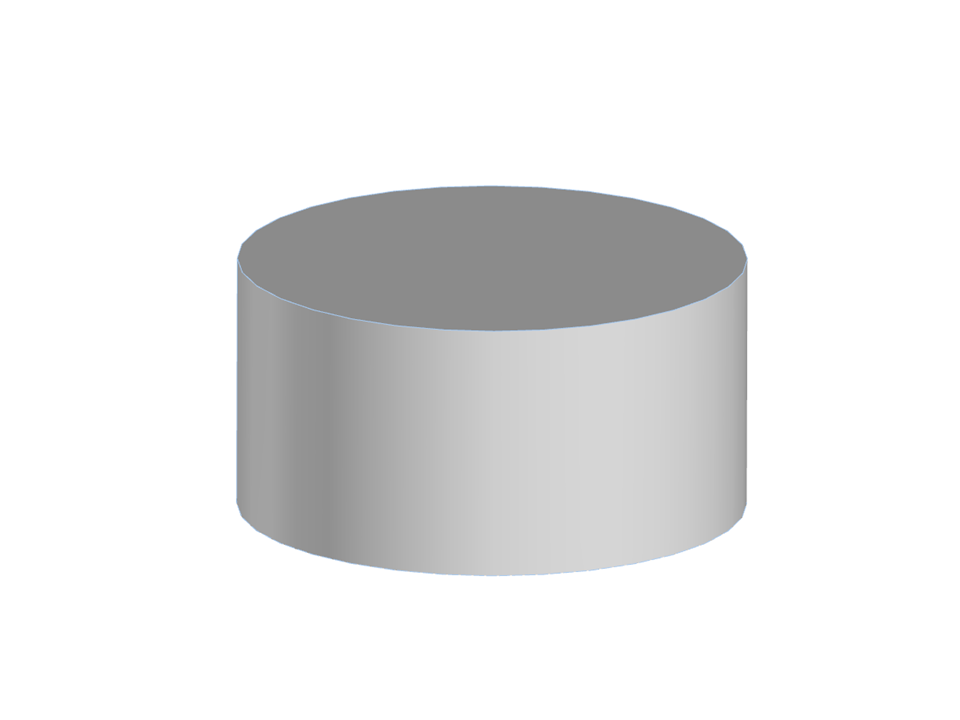

Tělesový model válce
| Počet uzlů | 6 |
| Počet linií | 3 |
| Počet prutů | 0 |
| Počet ploch | 3 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 7,929 t |
| Rozměry | 2,232 x 1,866 x 2,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
