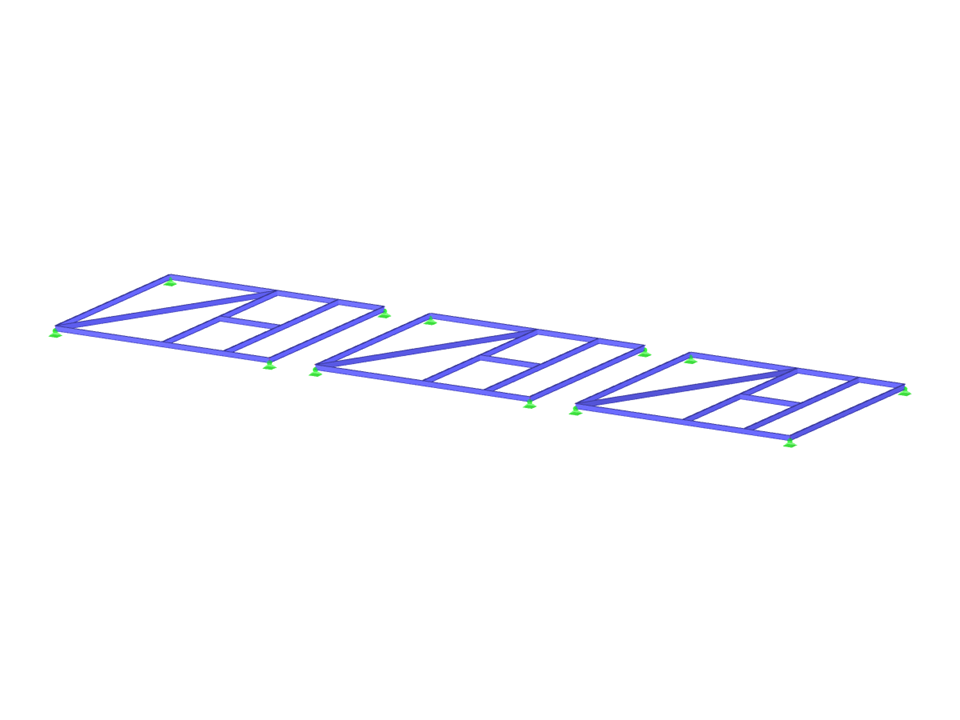

Model „Ležící ocelový rám“ jasně ilustruje, jak se při generování zatížení zohledňují nezatížené pruty. Vysvětluje generování buněk a specifické typy zpracování, které jsou nezbytné pro praktické modelování ocelových rámů. Prezentace podporuje pochopení systematického začlenění nezatížených prvků do konstrukcí. Odkazovaný snímek ukazuje schematické znázornění vodorovného ocelového rámu s jasnou vizualizací spojů a uspořádání dílců.
Model použitý v
Vodorovné ocelové rámy
| Počet uzlů | 30 |
| Počet linií | 42 |
| Počet prutů | 42 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 12,516 t |
| Rozměry (metrické) | 48,600 x 13,600 x 0,600 m |
| Rozměry (imperiální) | 159.45 x 44.62 x 1.97 feet |
| Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
