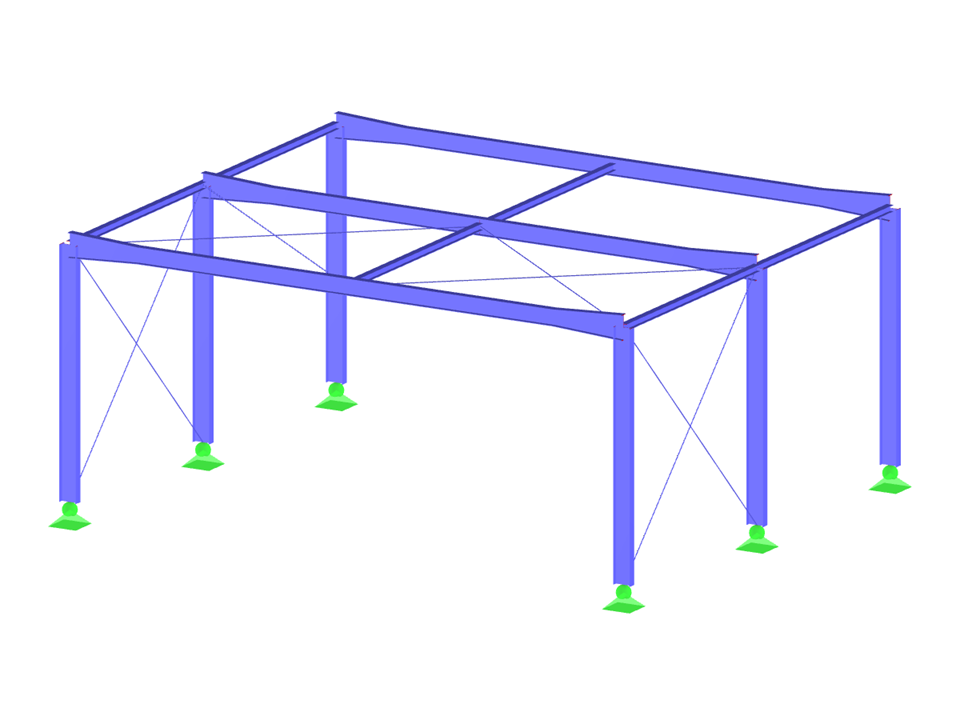

Ocelová hala
| Počet uzlů | 22 |
| Počet linií | 32 |
| Počet prutů | 32 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 2 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 4,394 t |
| Rozměry | 12,600 x 10,600 x 5,300 m |
| Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
