176x

001788

14.4.2021

Kruhový - obloukový dolní pásZadání pomocí délky vnějších polí (L₁ ) a vnitřních polí (L₂ ) a celkové výšky (H) a výšky vnějších polí (H₂ ) a výšky dolního pásu (H₁ )

(0)

0 z 5 hvězdiček

5 hvězdiček		0
4 hvězdičky		0
3 hvězdičky		0
2 hvězdičky		0
1 hvězdička		0

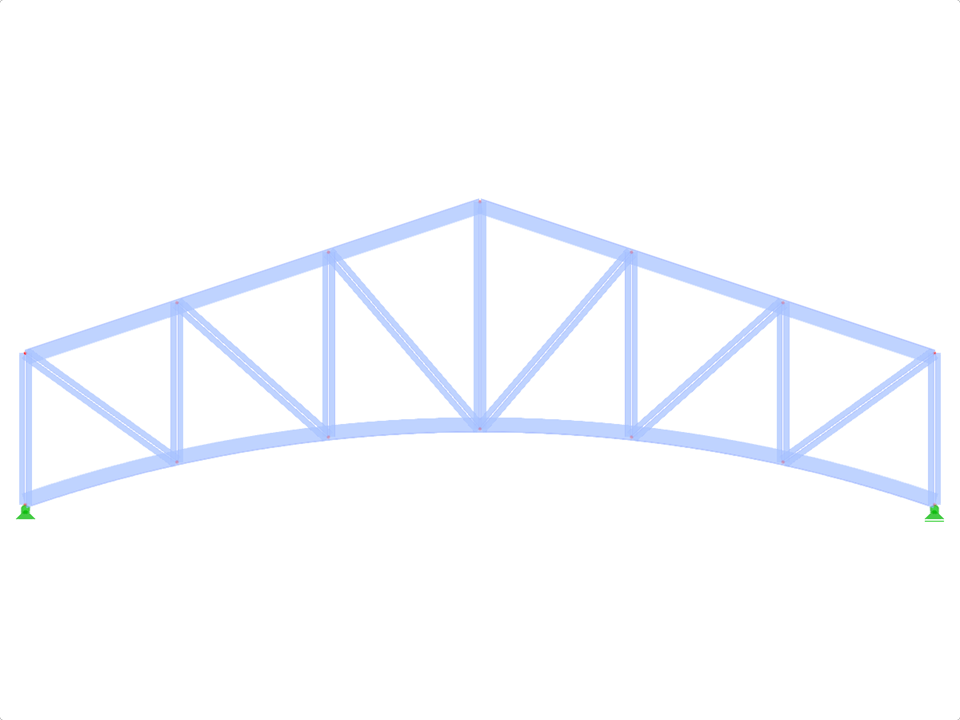

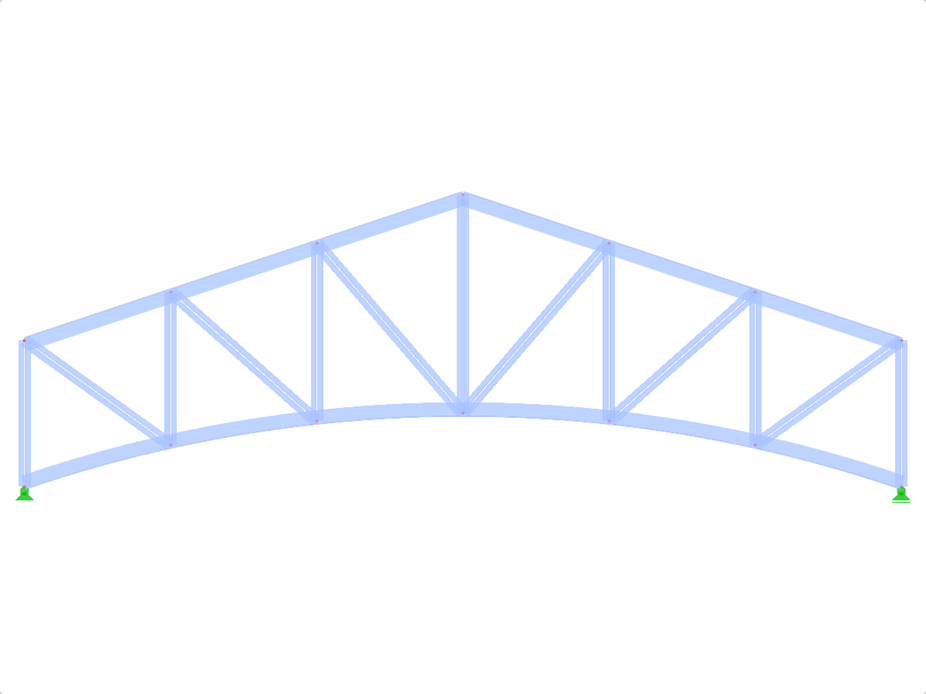

FT455c-crv | Lichoběžníkový příhradový vazník

Verze souboru

Dynamicky upravitelné parametry bloku
Počet uzlů	14
Počet linií	25
Počet prutů	25
Počet ploch	0
Počet těles	0
Počet zatěžovacích stavů	1
Počet kombinací zatížení	0
Počet kombinací výsledků	0
Celková hmotnost	1,534 t
Rozměry	12,000 x 4,000 x 0,000 m

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
