ID modelu 1941 | FTZ180c-crv | Kruhový - obloukový dolní pás

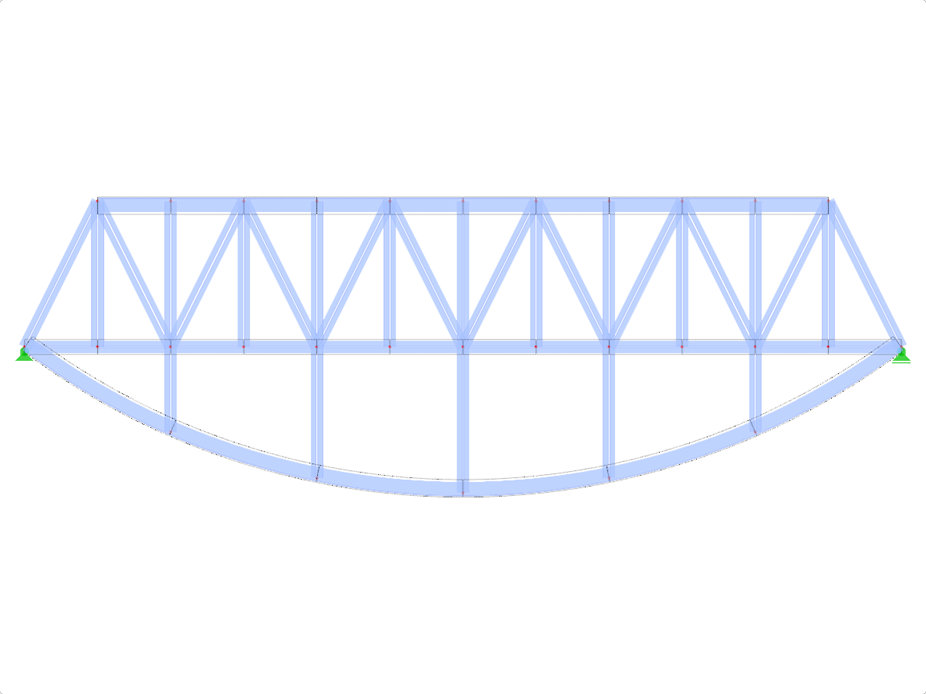

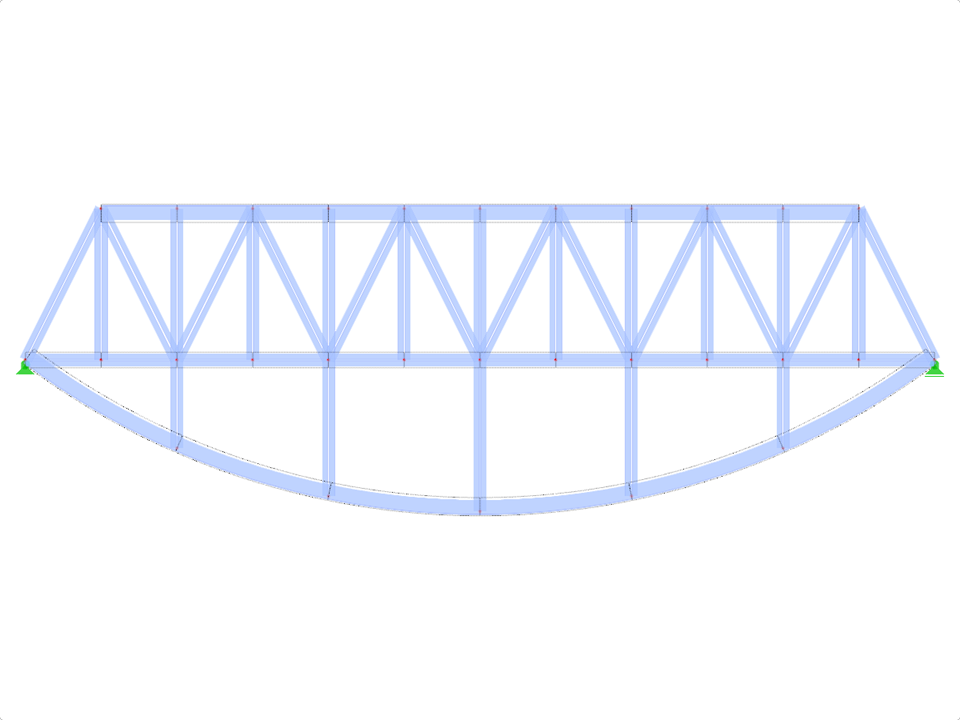

Kruhový - obloukový dolní pásZadání pomocí celkové délky (L), prvního a posledního pole (L₁ ), středních polí (L₂ ) a výšek (H₁ a H₂ ).

(0)

0 z 5 hvězdiček

5 hvězdiček		0
4 hvězdičky		0
3 hvězdičky		0
2 hvězdičky		0
1 hvězdička		0

FTZ180c-crv | Kruhový - obloukový dolní pás

Verze souboru

Dynamicky upravitelné parametry bloku
Počet uzlů	29
Počet linií	56
Počet prutů	56
Počet ploch	0
Počet těles	0
Počet zatěžovacích stavů	1
Počet kombinací zatížení	0
Počet kombinací výsledků	0
Celková hmotnost	2,161 t
Rozměry	12,000 x 4,000 x 0,000 m

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
