Online manuál programu RFEM - Plochy (anglicky)

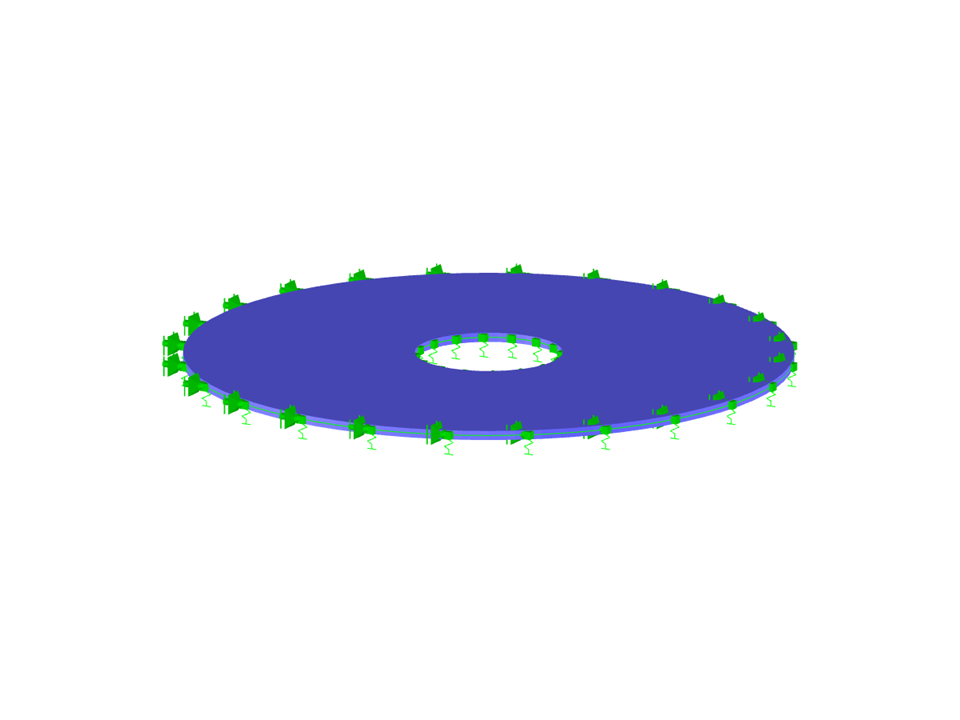

Kruhová plocha
| Počet uzlů | 16 |
| Počet linií | 12 |
| Počet prutů | 0 |
| Počet ploch | 4 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 142,050 t |
| Rozměry | 11,662 x 0,000 x 11,662 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Databáze znalostí
![Vidlicový nosník s rozděleným zatížením (Zdroj: [3])](/cs/webimage/009690/467522/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
.png?mw=350&hash=22d4cc5696e7961e8d9ee2a7db1c2f74839b0477)
- Posouzení následujících typů nosníků:
- Přímý nosník konstantní výšky
- Nosník pultové střechy
- Sedlový nosník s rovnou dolní pásnicí
- Obloukový nosník
- Nosník sedlové střechy se šikmým dolním pásem a konstantní výškou
- Nosník sedlové střechy se šikmým dolním pasem a proměnnou výškou
- Nosník proměnného průřezu - parabolický
- Nosník proměnného průřezu - lineární se zaoblením ve střední části
- Ošetření asymetrických nosníků s konzolami a bez konzol
- Umístění volného vrcholového klínu
- Volitelné zohlednění výztužných prvků na příčný tah
- Dva možné typy posouzení výztužných prvků na příčný tah:
- Konstrukční v případě potřeby
- Plné zachycení příčných tahů
- Výpočet požadovaného počtu výztužných prvků na příčný tah a grafické znázornění jejich uspořádání v nosníku
- Snadné zadávání geometrie s doprovodnou grafikou
- Pohodlné generování zatížení sněhem podle EN 1991-1-3 nebo DIN 1055:2005, část 5
- Automatické stanovení zatížení větrem podle EN 1991-1-4 nebo DIN 1055:2005, část 4
- Možnost zadání vlastních zatěžovacích stavů a zatížení
- Automatické generování všech možných kombinací zatížení
- Připojení k MS Excel a ovládání přes rozhraní COM
- Databáze materiálů pro obě normy
- V EC 5 (EN 1995) jsou v současnosti k dispozici následující národní přílohy:
-
DIN EN 1995-1-1/NA:2013-08 (Německo) -
NBN EN 1995-1-1/ANB:2012-07 (Belgie) -
DK EN 1995-1-1/NA:2011-12 (Dánsko) -
SFS EN 1995-1-1/NA:2007-11 (Finsko) -
NF EN 1995-1-1/NA:2010-05 (Francie) -
UNI EN 1995-1-1/NA:2010-09 (Itálie) -
NEN EN 1995-1-1/NB:2007-11 (Nizozemsko) -
ÖNORM B 1995-1-1:2015-06 (Rakousko) -
PN EN 1995-1-1/NA:2010-09 (Polsko) -
SS EN 1995-1-1 (Švédsko) -
STN EN 1995-1-1/NA:2008-12 (Slovensko) -
SIST EN 1995-1-1/A101:2006-03 (Slovinsko) -
ČSN EN 1995-1-1:2007-09 (Česká republika) -
BS EN 1995-1-1/NA:2009-10 (Velká Británie)
-
- Rozsáhlá databáze stálých zatížení
- Zařazení konstrukce do třídy provozu a specifikace kategorií tříd provozu
- Stanovení využití, podporových sil a deformací
- Stručná informace o splnění, případně nesplnění daného posouzení
- Barevné referenční stupnice v tabulkách výsledků
- Přímý export dat do MS Excel
- DXF rozhraní pro přípravu výrobní dokumentace v CAD
- Jazyky programu: čeština, němčina, angličtina, italština, španělština, francouzština, portugalština, polština, čínština, holandština a ruština
- Ověřitelný tiskový protokol se všemi požadovanými posouzeními. Tiskový protokol je k dispozici v mnoha jazycích, například v češtině, němčině angličtině, francouzštině, italštině, španělštině, ruštině, polštině, portugalštině, čínštině nebo holandštině.
V programu RX-TIMBER Glued-Laminated Beam lze definovat následující nastavení výpočtu:
- Posouzení MSÚ, MSP a/nebo požární odolnosti
- Výběr požadovaných posouzení
- Nastavení zobrazení podporových sil a deformací
- Přizpůsobení doporučených mezních hodnot deformační analýze
- Definice parametrů pro posouzení požární odolnosti podle zjednodušené metody (volitelně pro F 30-B, F 60-B, F 90-B a uživatelsky definované)
- Stanovení momentu klopení pro vidlicové podepření
- Definice podporových podmínek nosníku
- Optimalizace nosníku prostřednictvím:
- Úpravy výšky nosníku
- Úpravy plochy nosníku
- šířka průřezu
- Odstupu bočních podepření
Po skončení výpočtu se zobrazí výsledky posouzení včetně všech požadovaných mezihodnot, seřazené podle různých kritérií v přehledně uspořádaných tabulkách výsledků.
Podrobný výkaz všech mezihodnot zajišťuje vysokou přehlednost a ověřitelnost všech posouzení. Ve zvláštním grafickém okně lze zobrazit průběhy vnitřních sil pro každé místo x na nosníku. Přitom je možné znázornit deformace i jednotlivé vnitřní síly.
Podrobná posouzení a zvolené průběhy výsledků lze přidat do tiskového protokolu, který zajišťuje přehledně strukturovanou dokumentaci. Tiskový protokol může obsahovat také grafiky, popisky, náčrty a další náležitosti. Zároveň je možné individuálně vybrat jednotlivé údaje o posouzení, které se mají v tiskovém protokolu zobrazit.
Při modelování nosníku jsou k dispozici různé varianty. Zadání geometrie usnadňuje grafické znázornění. Úpravy se automaticky aktualizují. Pro posouzení mezního stavu použitelnosti je možné nastavit průhyb konzoly nezávisle na průhybu pole nosníku.
Z databáze materiálů lze vybrat odpovídající třídu pevnosti dřevěného materiálu. Databáze obsahuje všechny druhy materiálů uvedené v EN 1995-1-1:2004 (EC 5) nebo DIN 1052:2008-12 a ve vybraných národních přílohách pro lepené lamelové dřevo, listnaté a jehličnaté dřevo. Dále je možné databázi rozšířit o vlastní třídu pevnosti s uživatelsky definovanými vlastnostmi materiálu. Stálá zatížení (např. střešní konstrukce) lze zadat také pomocí rozsáhlé a rozšiřitelné databáze materiálů.
Integrované generátory usnadňují vytváření různých zatěžovacích stavů pro zatížení větrem a sněhem. Zatěžovací stavy jsou pro kontrolu znázorněny graficky a zatížení se kombinují v automaticky generovaných kombinacích zatěžovacích stavů podle EN 1990, DIN 1055-100 nebo DIN 1052. Tím se požadovaná vstupní data redukují na minimum. Zatížení lze definovat také ručně.
