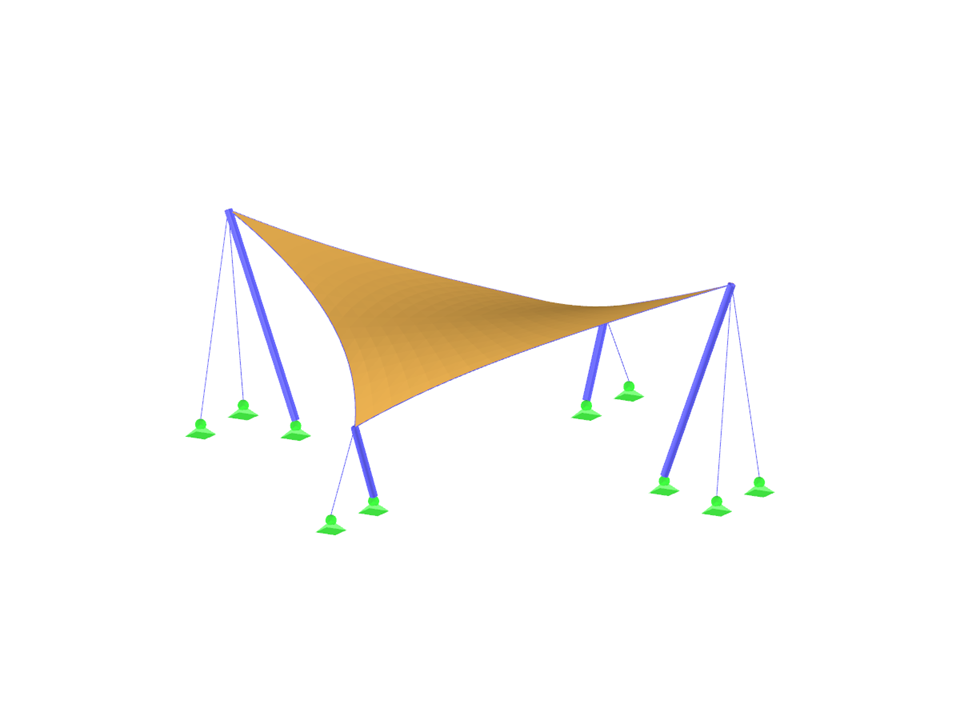

Tahová membránová konstrukce podepřená 4 sloupy s tvarem vypočítaným v programu RFEM.
Membránová střecha podepřená čtyřmi sloupy
| Počet uzlů | 14 |
| Počet linií | 14 |
| Počet prutů | 14 |
| Počet ploch | 1 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 13,892 t |
| Rozměry | 14,000 x 5,000 x 14,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
