Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs nebo *.rf6). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.
Model byl vytvořen technickou skupinou Dlubal Latam.

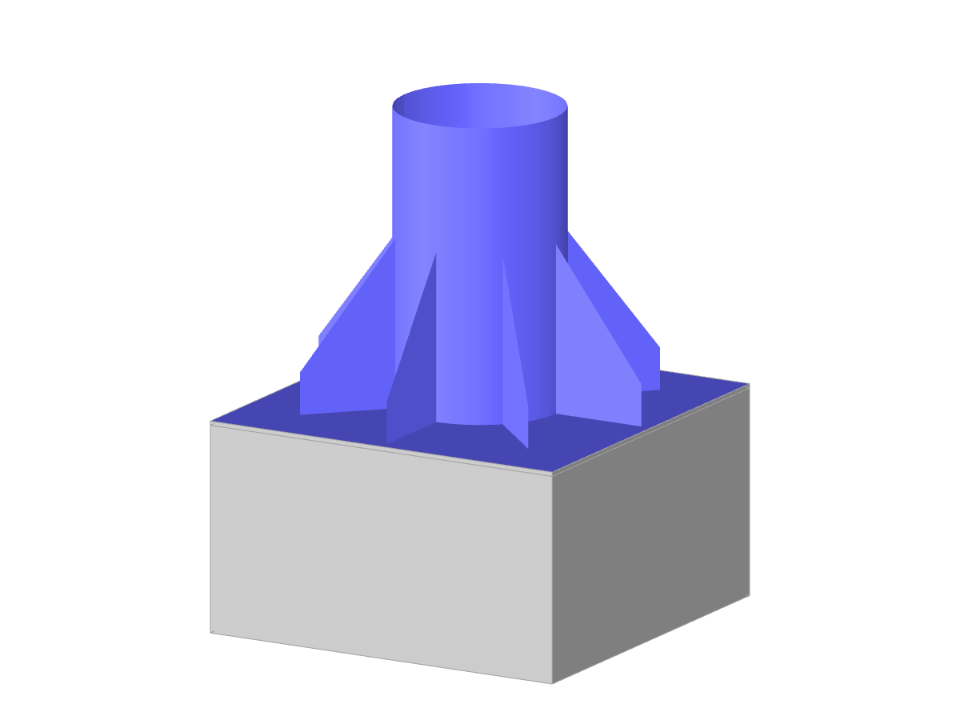

Základní deska pro vývěsní štít
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 46 |
| Počet linií | 56 |
| Počet prutů | 0 |
| Počet ploch | 22 |
| Počet těles | 2 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 8,308 t |
| Rozměry | 1,800 x 2,400 x 1,800 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
