Online manuál programu RFEM - Plochy (anglicky)
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs nebo *.rf6). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.
Model byl vytvořen technickou skupinou Dlubal Latam.

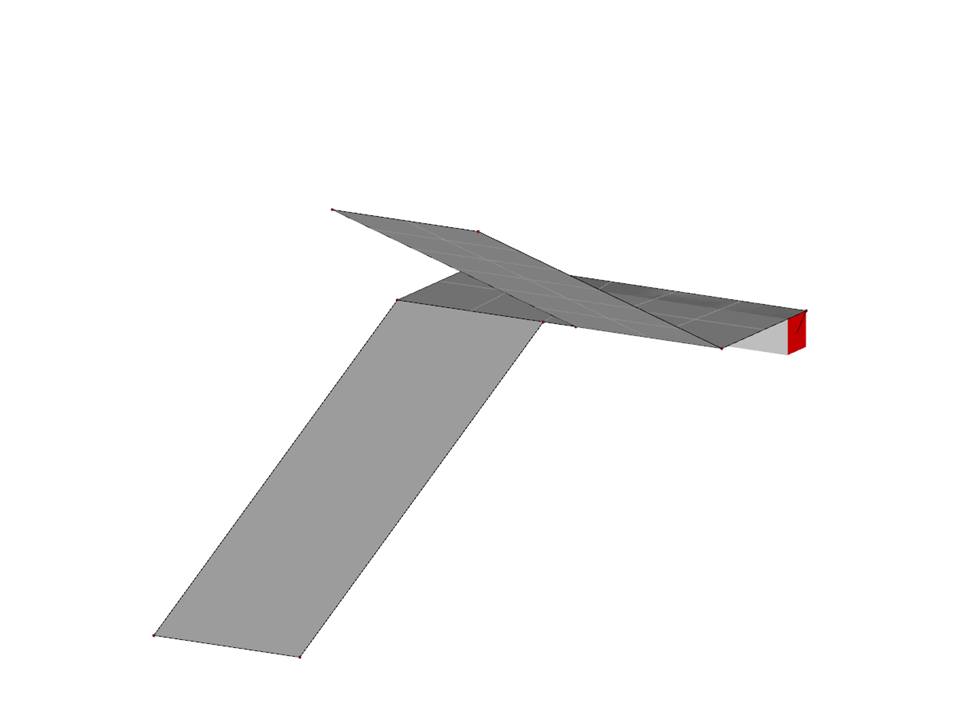

Přímé schody s 1 podestou, 2 svahy a nosníkem
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 10 |
| Počet linií | 12 |
| Počet prutů | 1 |
| Počet ploch | 3 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 2,120 t |
| Rozměry | 2,000 x 2,500 x 3,500 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
