Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs nebo *.rf6). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.Model vytvořil technický tým společnosti Dlubal Latam.

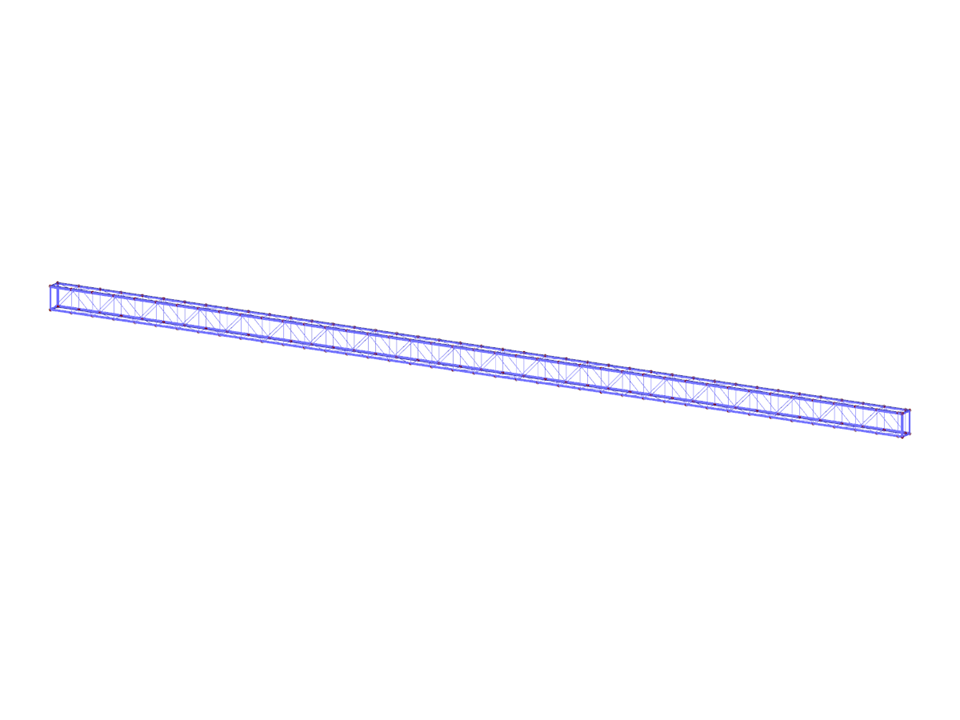

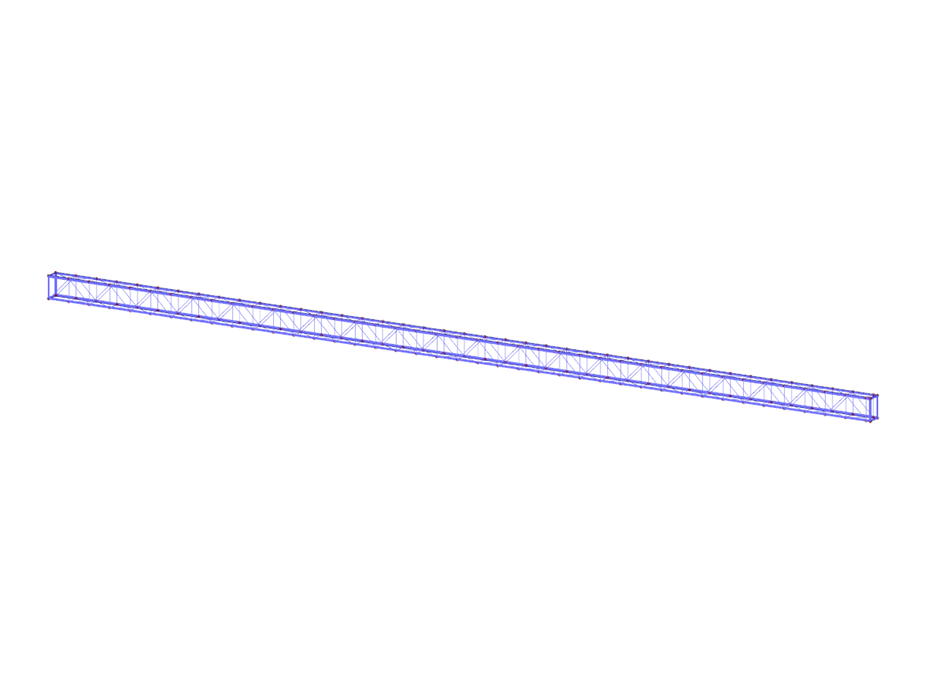

Příhradový nosník
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 170 |
| Počet linií | 333 |
| Počet prutů | 333 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,436 t |
| Rozměry | 20,100 x 0,500 x 0,300 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
