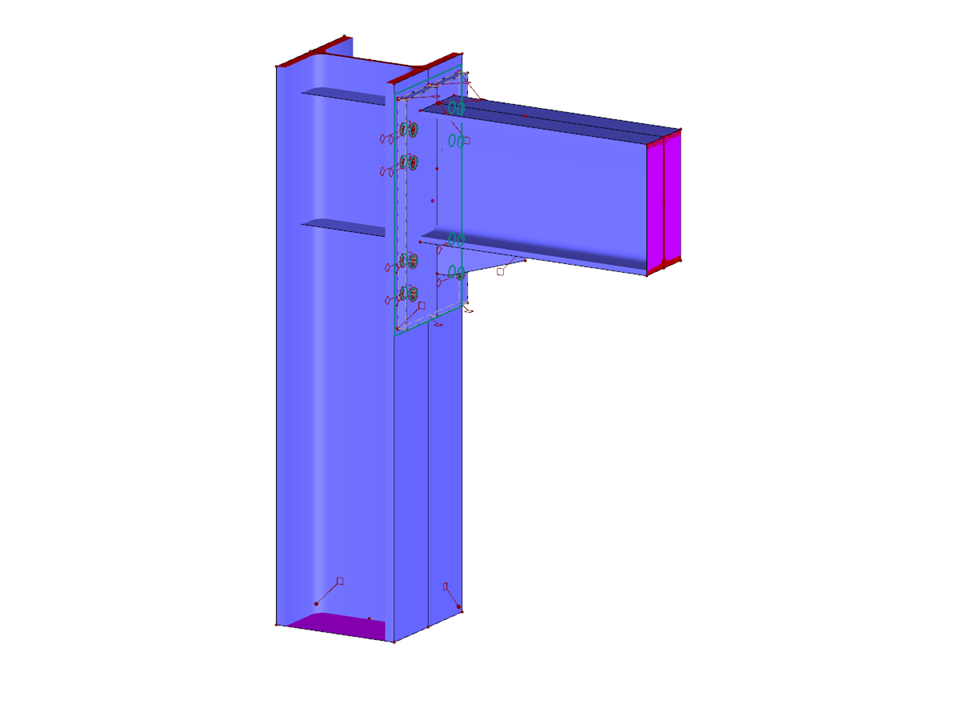

Momentový spoj I-profilů
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 123 |
| Počet linií | 115 |
| Počet prutů | 10 |
| Počet ploch | 47 |
| Počet těles | 1 |
| Celková hmotnost | 0,129 t |
| Rozměry | 0,600 x 0,200 x 0,850 m |
| Verze programu | 5.26.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
