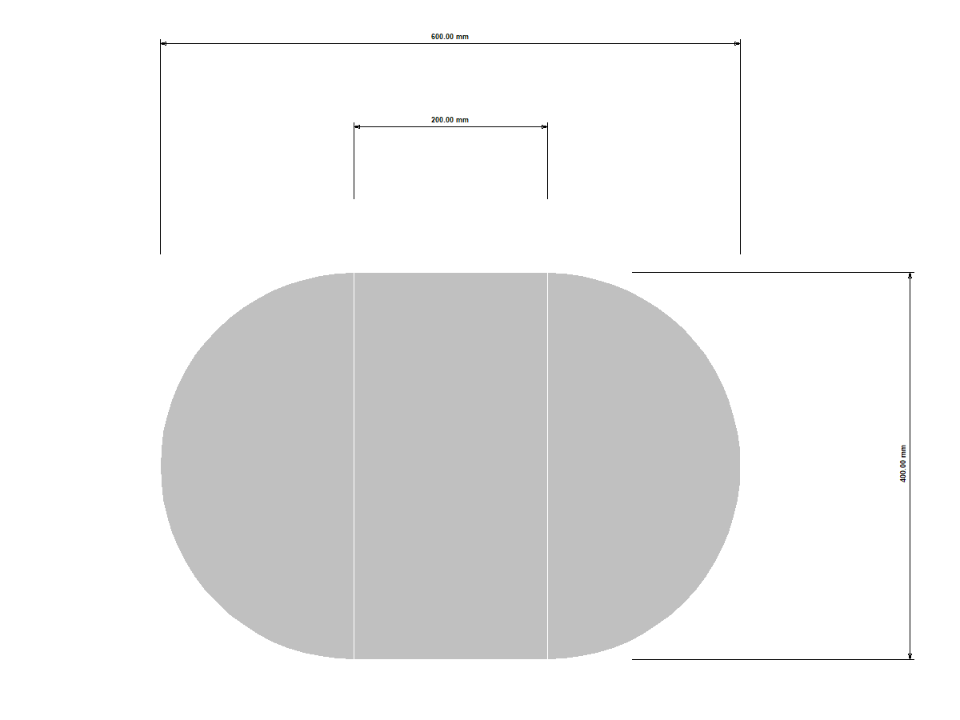

Masivní oválný dřevěný profil se svislými spárami.
Oválný průřez
| Počet uzlů | 3 |
| Počet ploch | 6 |
| Počet těles | 8 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Projekt zákazníka
Addon Posouzení železobetonových konstrukcí spojuje všechny přídavné moduly CONCRETE programu RFEM 5 / RSTAB 8. Ve srovnání s těmito přídavnými moduly obsahuje addon Posouzení železobetonových konstrukcí pro RFEM 6 / RSTAB 9 následující nové funkce:
- Zadávání údajů pro posouzení (vzpěrné délky, trvanlivost, směry výztuže, plošná výztuž) přímo v RFEM nebo RSTAB modelu
- Rozsáhlé možnosti zadávání pro podélnou a příčnou výztuž prutů
- Podrobné mezivýsledky posouzení s uvedenými rovnicemi z použité normy pro lepší kontrolu výpočtu
- Nový interakční diagram s interaktivní grafikou pro N, M a M + N z posouzení průřezu včetně sečnových a tečnových tuhostí
- Posouzení zadané výztuže v mezním stavu únosnosti a použitelnosti včetně grafického zobrazení využití u příslušného dílce
- Automatická kontrola zadané výztuže s ohledem na konstrukční nebo obecná pravidla pro vyztužené prutové a plošné prvky
- Posouzení průřezu volitelně s hodnotami oslabeného betonového průřezu
- Posouzení podle ruské normy SP 63.13330
Obě optimalizační metody mají jedno společné. Na konci procesu vám poskytnou seznam mutací modelu z uložených dat. Zde najdete podrobnosti o výsledku optimalizace a přiřazení hodnot optimalizovaným parametrům. Tento seznam je uspořádán sestupně. Předpokládané nejlepší řešení najdete nahoře. Tento výsledek optimalizace se stanoveným přiřazením se nejvíce blíží optimalizačnímu kritériu. Všechny výsledky addonu mají využití <1. Program dále po dokončení analýzy nastaví hodnoty z optimálního řešení u optimalizačních parametrů v globálním seznamu parametrů.
V dialogu Upravit materiál najdete záložky "Odhad nákladů" a "Odhad emisí CO2". Zobrazí se vám zde jednotlivé odhadované součty pro přiřazené pruty, plochy a objemy na jednotku hmotnosti, objemu a plochy. Kromě toho se v těchto záložkách zobrazují celkové náklady a emise všech přiřazených materiálů. Získáte tak dobrý přehled o svém projektu.
- Výpočty deformací železobetonových ploch bez trhlin / porušených trhlinami (stav II) při uplatnění aproximačních metod z návrhových norem (např. výpočet deformací podle 7.4.3 EN 1992-1-1)
- Tahové zpevnění betonu mezi trhlinami
- Možnost zohlednit dotvarování a smršťování
- Grafické výsledky integrované v programu RFEM, například využití mezních hodnot nebo deformace a průhyby
- Přehledné numerické zobrazení výsledků v dialogu detailů
- Úplná integrace výsledků do tiskového protokolu programu RFEM
Hledáte, kde spočítat deformace? Mezní stav použitelnosti naleznete v konfiguracích, kde jej lze také aktivovat. Ve výše uvedeném dialogu můžete také zohlednit dlouhodobé vlivy (dotvarování a smršťování) a tahové zpevnění mezi trhlinami. Součinitel dotvarování a poměrné smršťování můžete definovat samostatně nebo na základě zadaných parametrů.
Dále zde můžete nastavit mezní hodnoty deformací individuálně pro jednotlivé konstrukční prvky. Jako dovolená mezní hodnota se přitom definuje maximální deformace. Dále je třeba určit, zda chcete spočtené deformace vztahovat k nedeformované nebo deformované konstrukci.
