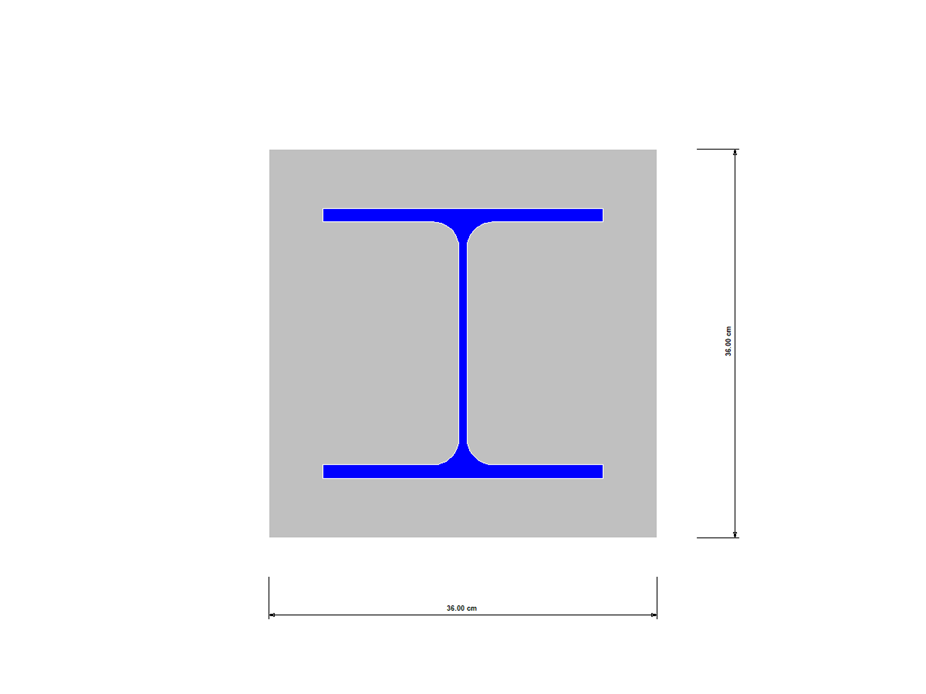

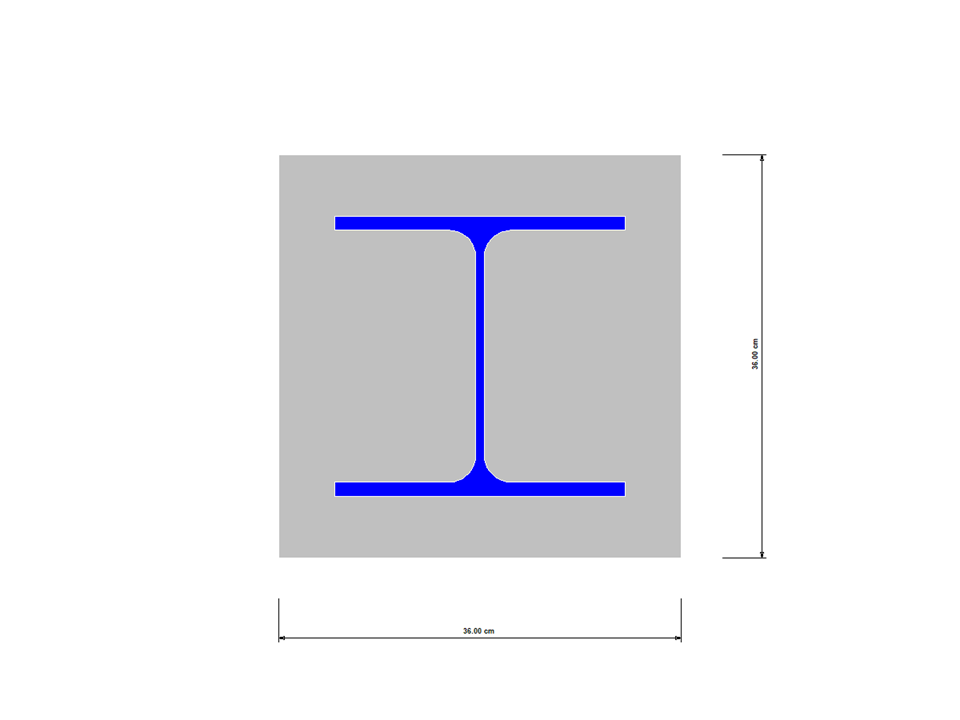

Betonový čtvercový průřez sloupu | Zapouzdřený průřez | H-profil válcovaný za tepla | Demo příklad 4
Spřažený průřez
| Počet uzlů | 2 |
| Počet linií | 8 |
| Počet ploch | 20 |
| Počet těles | 20 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
