Masivní komorový dřevěný profil s vodorovnými spojovacími liniemi.

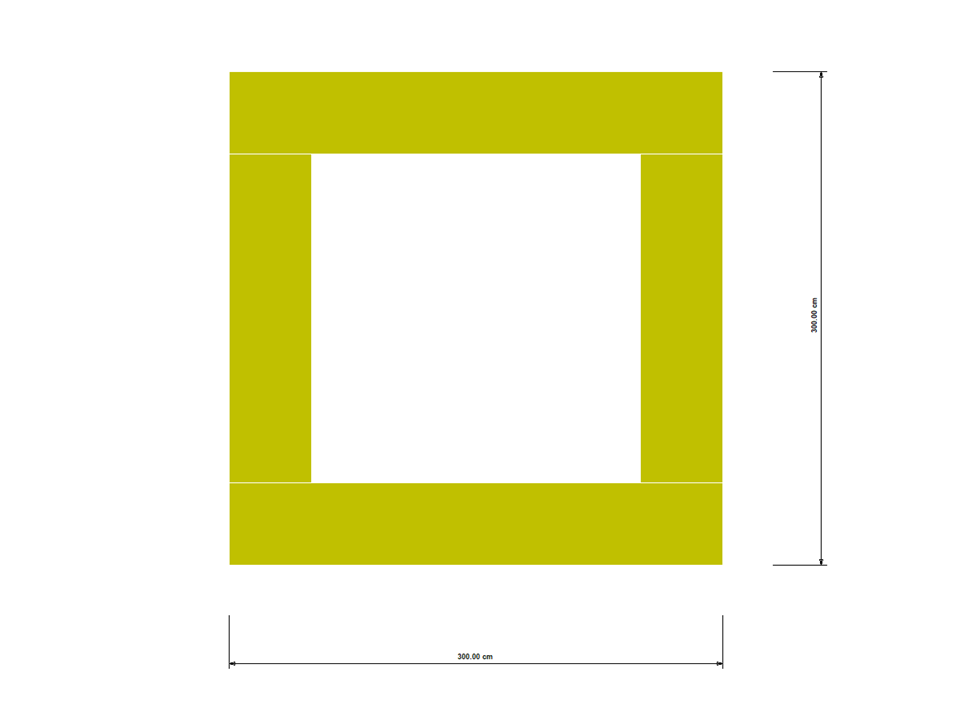

Masivní uzavřený průřez
| Počet uzlů | 4 |
| Počet ploch | 12 |
| Počet těles | 16 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
![Výsledky programu RSTAB 9 - deplanační moment Momega [kNm]](/cs/webimage/047737/3730153/MTsec.png?mw=350&hash=40c7b896b7ecb6c898b763109dcec0b2a330f9f4)
![Výsledky v programu RSTAB 9 - sekundární krouticí moment MTsec [kNm]](/cs/webimage/047736/3730151/MTsec.png?mw=350&hash=40c7b896b7ecb6c898b763109dcec0b2a330f9f4)
![Výsledky v programu RSTAB 9 - primární krouticí moment MTpri [kNm]](/cs/webimage/047735/3730144/MTpri.png?mw=350&hash=2363903e71565c33f1897548cd3f9920f0bc53ba)
![Výsledky programu RSTAB 9 - krouticí moment MT [kNm]](/cs/webimage/047734/3730141/MT.png?mw=350&hash=74333d59da248f9107e5ddaca75765b9666580c3)
![Výsledky v programu RSTAB 9 - ohybový moment Mz [kNm]](/cs/webimage/047733/3730139/Mz.png?mw=350&hash=cb2af025570345eeb27957c1c705ae03278d29f9)
![Výsledky programu RSTAB 9 - ohybový moment My [kNm]](/cs/webimage/047732/3730102/My.png?mw=350&hash=c02329c1ccbf8449501843b9e2791104c3e17076)
![Výsledky programu RSTAB 9 - deformace phix [mrad]](/cs/webimage/047731/3730095/fix.png?mw=350&hash=af349256c00e5a4dccd3a1f92a743df5fe93e30b)
![Výsledky programu RSTAB 9 - deformace uz [mm]](/cs/webimage/047730/3730088/uz.png?mw=350&hash=0d749f5f5fbca6980ebcefb75fd9933f7421d1c4)
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
Věděli jste, že...? V návrhových podporách můžete nyní pro posouzení 'Tlak kolmo k vláknům' definovat celozávitové vruty jako výztužné prvky na příčný tlak. Vruty se kontrolují na vtlačení a vybočení.
Kromě toho se posuzuje únosnost příčného tlaku v rovině špičky vrutu. Úhel rozložení zatížení můžete zohlednit lineárně pod 45° nebo nelineárně (podle Bejtka I., Verstärkung von Bauteilen aus Holz mit Vollgewindeschrauben, Universität Karlsruhe (TH), 2005).
V programech RFEM a RSTAB lze posuzovat pruty s typem materiálu 'Vrstvené dřevo'. K dispozici jsou materiály následujících výrobců:
- Pollmeier (Baubuche)
- Metsä (Kerto LVL)
- STEICO
- Stora Enso
V konfiguraci pro únosnost můžete pro zvýšení pevnosti zohlednit odpovídajícím způsobem součinitele pevnosti. Součinitele, které pevnost redukují, se bez ohledu na to automaticky zohlední. Vyzkoušejte sami!
K názornému videu
V addonu Posouzení dřevěných konstrukcí pro RFEM můžete posuzovat nejen pruty, ale také plochy podle Eurokódu 5, SIA 265 (švýcarské normy), CSA O86 (kanadské normy) nebo ANSI/AWC NDS (normy USA), např. křížem lepené dřevo, lepené lamelové dřevo, jehličnaté dřevo, materiály na bázi dřeva atd.
K názornému videu
