Obrácený nosník | Jednoduchý invertovaný nosník

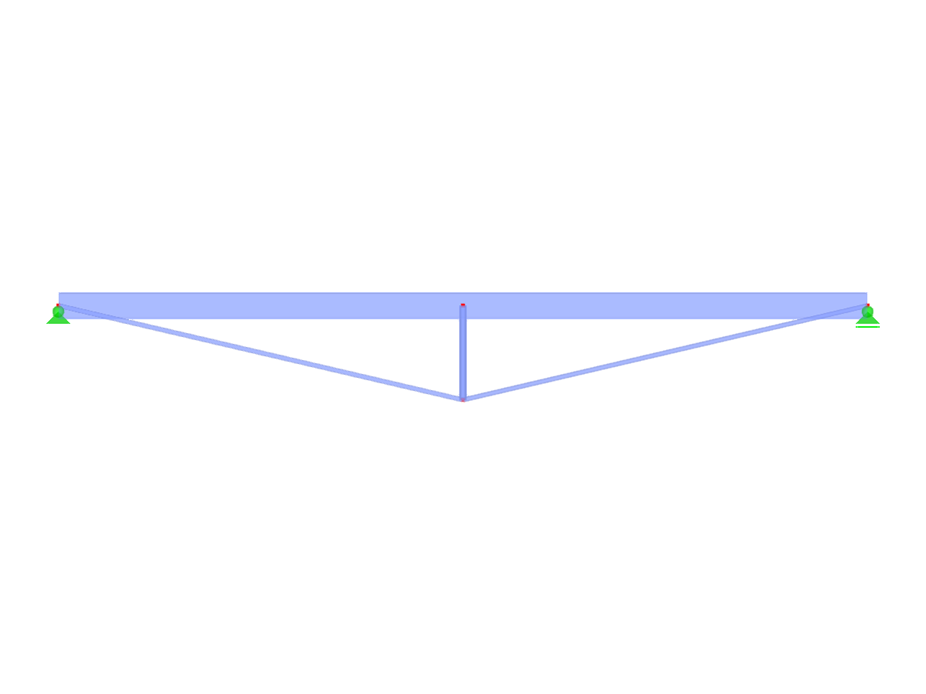

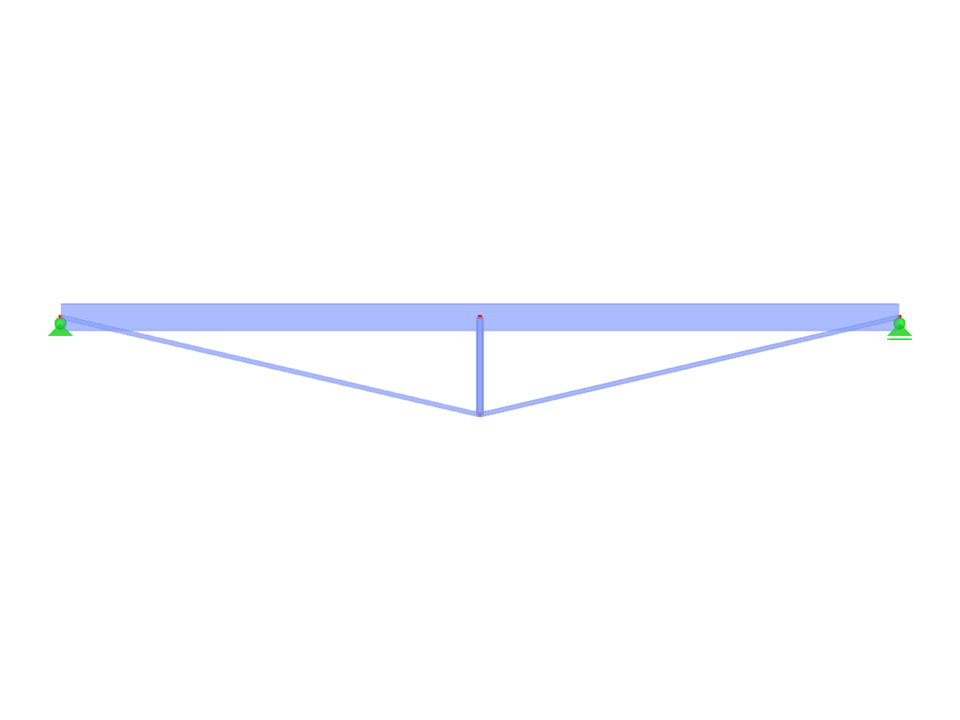

IBB001 | Obrácený nosník s obloukovou střednicí
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 4 |
| Počet linií | 5 |
| Počet prutů | 5 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,171 t |
| Rozměry | 6,000 x 0,700 x 0,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
