Obrácený nosník | Polygonový tahový prut na parabole | Lichý počet polí

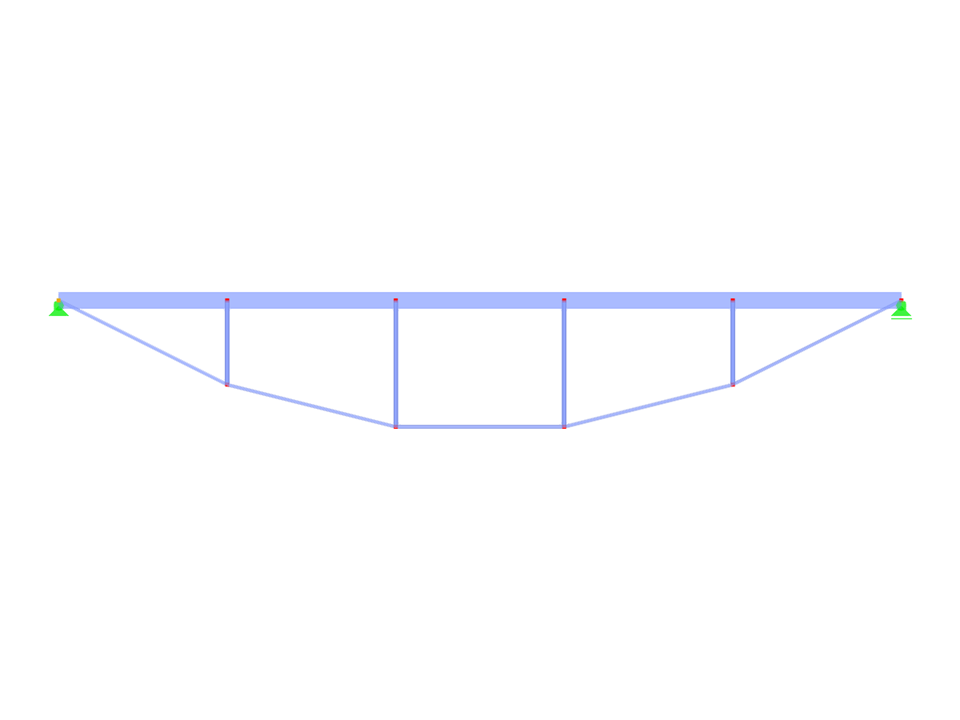

IBB004p-plg | Obrácený nosník s obloukovou střednicí
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 10 |
| Počet linií | 14 |
| Počet prutů | 14 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,300 t |
| Rozměry | 10,000 x 1,500 x 0,000 m |
