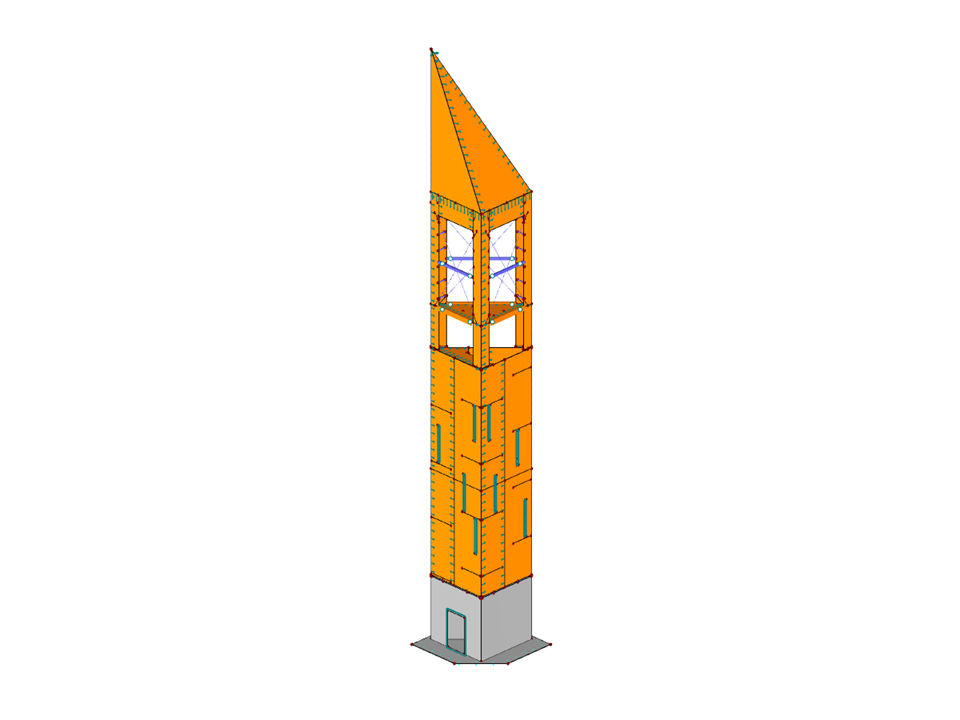

Dřevěná zvonice
| Počet uzlů | 339 |
| Počet linií | 396 |
| Počet prutů | 60 |
| Počet ploch | 43 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 9 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 138,376 t |
| Rozměry | 7,067 x 8,160 x 35,931 m |
| Verze programu | 5.27.01 |
Projekt zákazníka
Funkce programu
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interního prutovo-plošného konstruktu, včetně simulace poddajnosti spoje.
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
