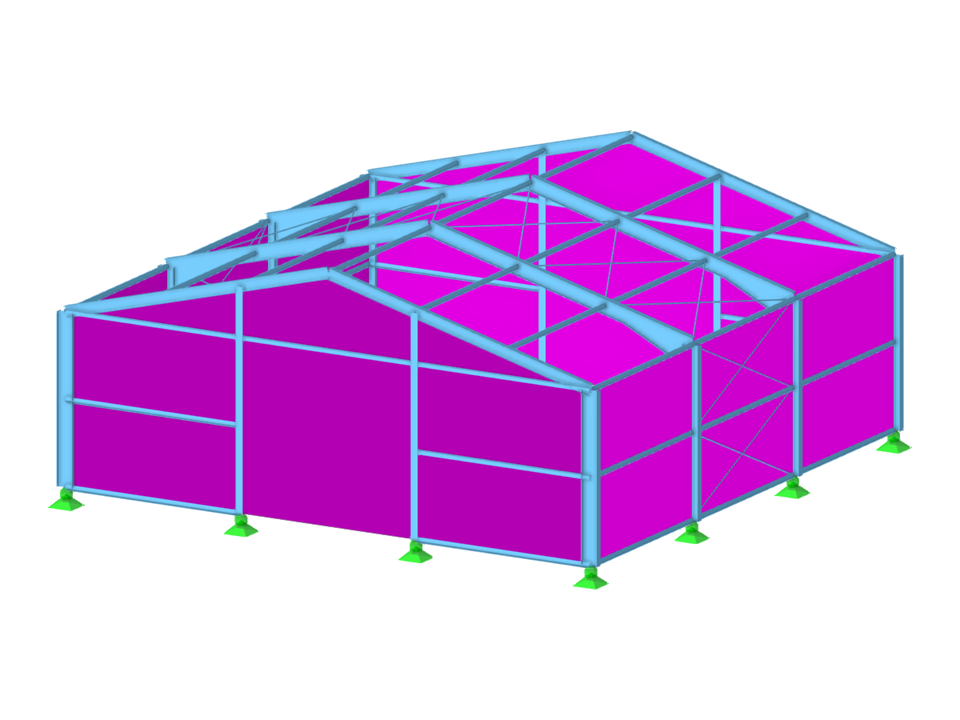

Model ocelové haly bylo vytvořeno v rámci online kurzu "RFEM 6 pro začátečníky" a bylo vymodelováno ve FE programu RFEM. Reprezentuje stav videa "Vytvoření nového modelu - Základní údaje" a demonstruje praktické využití moderního FEM softwaru v ocelových konstrukcích. Konstrukce ukazuje čistou prostorovou strukturu a přesně definované spojovací prvky, které jsou klíčové pro ocelové konstrukce. Grafické zpracování navíc odhaluje propojený systém dílů, který je nezbytný pro detailní výpočty.
Model použitý v
Ocelová hala z online kurzu
| Počet uzlů | 60 |
| Počet linií | 89 |
| Počet prutů | 87 |
| Počet ploch | 4 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 13 |
| Počet kombinací zatížení | 120 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 13,724 t |
| Rozměry (metrické) | 15,000 x 6,500 x 15,000 m |
| Rozměry (imperiální) | 49.21 x 21.33 x 49.21 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
