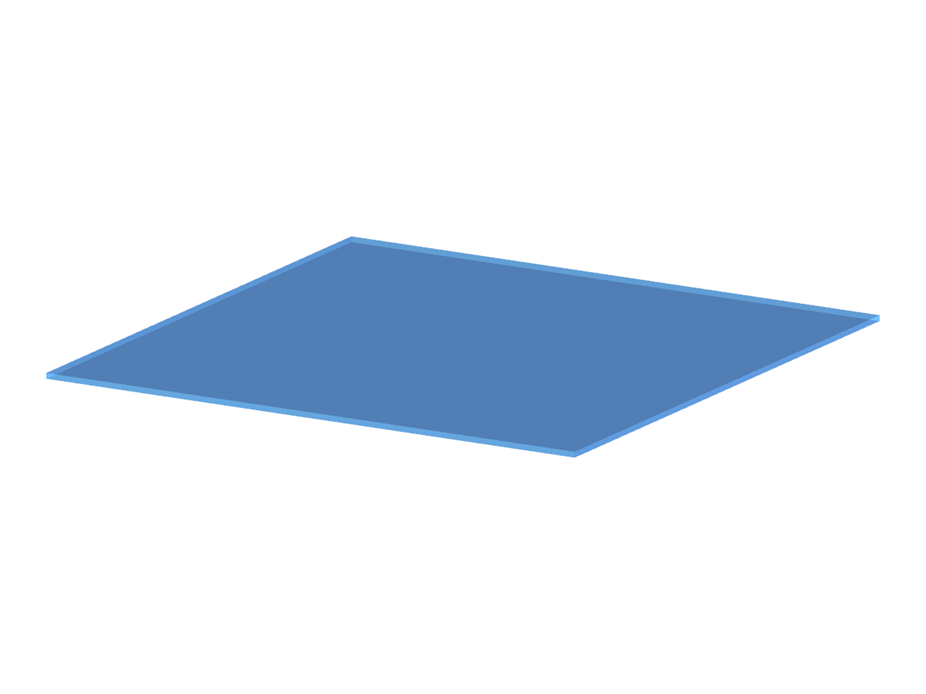

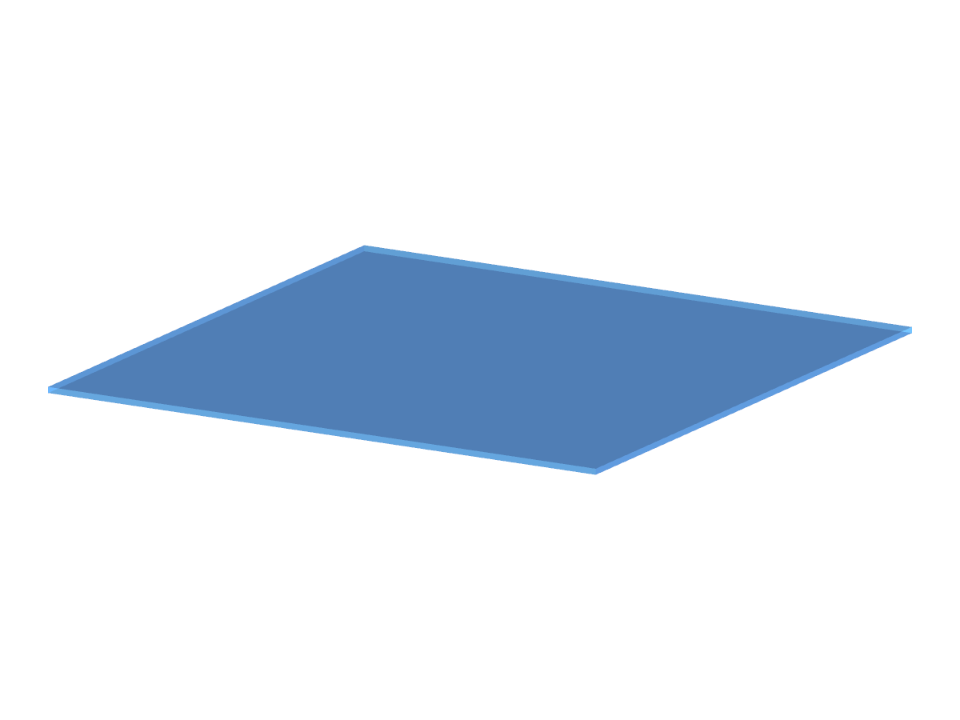

Verifikační příklad 0029 | 4
| Počet uzlů | 5 |
| Počet linií | 4 |
| Počet ploch | 1 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 25,000 t |
| Rozměry | 10,000 x 10,000 x 0,200 m |
| Verze programu | 5.28.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Databáze znalostí
Databáze znalostí
.png?mw=350&hash=b023d6c658e181cb7d69028c0f3994dedab96fc5)
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
Zůstaňte informováni díky naší databázi znalostí: Zde najdete praktické odborné články na téma 'Statika', které vám pomohou při vaší každodenní práci. Kromě toho vám poradíme tipy a triky pro správné a efektivní použití našich programů pro statické výpočty.
Databáze znalostí
Jedna věc je zcela nesporná: Webové služba a API pokrývají univerzální aspekty ve stavebnictví. Zde však nastává problém. Pro každý region, zemi, firmu a stavebního inženýra budete pro výpočet a posouzení potřebovat jiné funkce. Každý má své vlastní požadavky. Tento problém jsme vyřešili. Protože pomocí Webových služeb a API si můžete snadno vytvořit svůj vlastní výpočetní a posuzovací systém. Jsme tu vždy pro vás. Výkonnost a spolehlivost programů RFEM, RSTAB a RSECTION.
Potřeba automatizovaných statických analýz a posouzení na míru setrvale roste. Technologie webových služeb vám umožňuje rychle a přesně vytvářet speciální funkce. Naši zákazníci mohou tato řešení vyvíjet samostatně nebo ve spolupráci s námi. Přesvědčte se sami a vyzkoušejte to!
- Obecné analýzy napětí
- Grafický a číselný výstup napětí a využití plně integrovaný do programu RFEM
- Flexibilní posouzení s různým uspořádáním vrstev
- Vysoká efektivita díky velmi malému požadovanému množství vstupních dat
- Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
- Na základě zvoleného materiálového modelu a obsažených vrstev se v programu RFEM vytvoří lokální globální matice tuhosti plochy. K dispozici jsou tyto materiálové modely:
- Ortotropní
- Izotropní
- Uživatelské zadání
- Hybridní (pro kombinace materiálových modelů)
- Možnost uložení často používaných skladeb vrstev do databáze
- Stanovení základních, smykových a srovnávacích napětí
- Jako výsledek jsou k dispozici kromě základních napětí také výsledná napětí podle DIN EN 1995-1-1 a jejich interakce.
- Analýza napětí téměř libovolně tvarovaných konstrukčních dílců
- Srovnávací napětí podle různých hypotéz:
- Energetická hypotéza (von Mises, HMH)
- Hypotéza max. smykového napětí (Tresca)
- Hypotéza max. hlavního napětí (Rankine)
- Hypotéza maximálních poměrných deformací (Bach, St. Venant)
- Výpočet příčných smykových napětí podle Mindlina nebo Kirchhoffa nebo uživatelsky definovaných zadání
- Posouzení mezního stavu použitelnosti prošetřením posunů ploch
- Uživatelsky definované nastavení mezního průhybu
- Volitelné zohlednění spřažení vrstev
- Diferencované výsledky jednotlivých složek napětí a využití napětí v tabulkách výsledků a v grafice
- Výsledná napětí pro každou vrstvu modelu
- Výkaz materiálu pro posuzované plochy
- Vazba zcela poddajná ve smyku možná
