Online manuál programu RFEM - Plochy (anglicky)

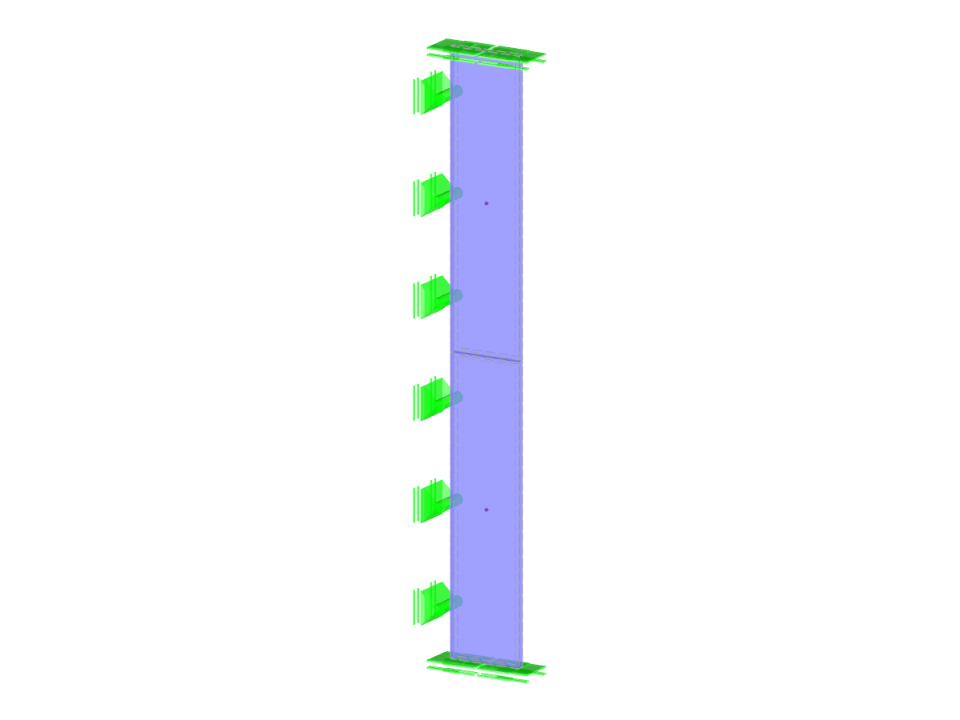

Verifikační příklad 0037 | 7
| Počet uzlů | 14 |
| Počet linií | 23 |
| Počet prutů | 0 |
| Počet ploch | 12 |
| Počet těles | 2 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Rozměry | 0,500 x 4,000 x 0,050 m |
