Download the model of Tension Speciment as Surface Model here and open it with the finite element program RFEM.
This model will be used in the Free online basic training of the structural FEA software RFEM 6 | Introduction to FEM for students.

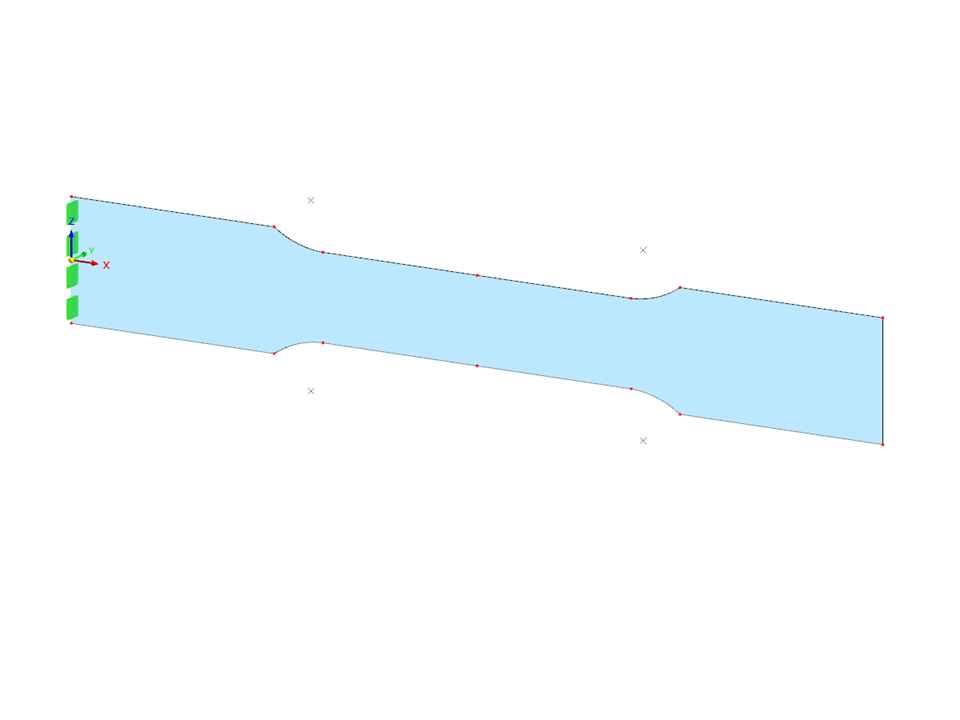

Tažený prvek jako plošný model
| Počet uzlů | 14 |
| Počet linií | 14 |
| Počet prutů | 0 |
| Počet ploch | 1 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,000 t |
| Rozměry | 0,100 x 0,014 x 0,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
